Les protections électriques

Pourquoi protéger avec une protection panneau solaire ?

Un panneau solaire moderne transforme l’énergie du soleil en électricité pendant plus de vingt ans, parfois jusqu’à trente ans lorsque le système est bien dimensionné, bien installé et correctement protégé. Sans protection adaptée, une surtension, un impact de grêlon ou un court-circuit peut provoquer un dysfonctionnement, un incendie ou des dommages coûteux sur l’équipement et l’habitation. Une bonne protection permet d’éviter ces situations et d’assurer le bon fonctionnement du circuit électrique global.

Selon les données de l’Agence Internationale de l’Énergie, la durée de vie moyenne d’un champ de panneaux dépasse 25 ans en 2024 lorsque l’installation bénéficie d’une protection complète, avec parafoudre, disjoncteur et coffret électrique adaptés. À l’inverse, les installations non conformes aux norme CEI ou aux recommandations UTE présentent davantage de risque de surtension, de surcharge et de dégât lié à la foudre ou à l’orage. La mise en œuvre de solutions simples permet pourtant de limiter ces risques de manière significative.

Une promesse simple : performance, sécurité et sérénité

Protéger vos panneaux, c’est protéger l’investissement que représente votre toit solaire, mais aussi votre habitation, votre assurance et votre quotidien. Une installation sécurisée garantit la production d’énergie sur le long terme, tout en réduisant les précautions complexes à prendre en cas d’intempérie ou de tempête. Même si vous installez vos panneaux vous-même, vous pouvez atteindre un niveau de sécurité proche d’un installateur professionnel, en suivant un guide clair et en choisissant un matériel adapté.

Protection panneau solaire : les risques principaux

Un panneau photovoltaïque est conçu pour résister aux intempéries courantes, mais certains événements plus rares peuvent l’endommager ou perturber son fonctionnement. Les risques ne sont pas uniquement mécaniques : ils sont aussi électriques, thermiques et parfois directement liés au réseau électrique de l’habitation. Les comprendre permet de choisir les bons dispositifs de protection et de prendre les bonnes décisions.

1. Intempéries, grêle et conditions extérieures

Les panneaux résistent à la pluie, à la neige et au vent, mais la violence de certaines intempéries représente un réel risque. Une chute de gros grêlons, un vent supérieur à 130 km/h ou une accumulation de neige lourde peuvent augmenter le potentiel de dommage sur le verre et la fixation des panneaux. Le toit, les vis, les rails de fixation et la structure du bâtiment jouent un rôle essentiel dans la résistance globale face aux intempéries et à la tempête.

• grêle extrême, avec des grêlons de plus de 30 mm ;
• vent fort, parfois en rafales supérieures à 150 km/h ;
• neige lourde ou eau stagnante augmentant les charges sur le toit ;
• objets extérieurs projetés par le vent.

2. Foudre, orage et champs électromagnétiques

La foudre ne frappe heureusement qu’assez rarement un panneau directement, mais les effets indirects d’un orage sont fréquents. Une surtension liée à un impact de foudre à proximité du bâtiment peut remonter par le réseau, par les câbles DC ou AC, et endommager l’onduleur, la batterie ou d’autres composants sensibles. Les champs électromagnétiques générés par ces événements augmentent le risque de dysfonctionnement du système si aucun parafoudre ni paratonnerre n’est installé.

En France, un article publié le 12 février 2024 par Enedis rappelle par exemple que la tempête Ciarán à l’automne 2023 a privé d’électricité 1,2 million de foyers, illustrant l’ampleur des dommages possibles sur les réseaux électriques lors d’événements climatiques majeurs.

3. Risques électriques internes à l’installation

Un dimensionnement insuffisant, un mauvais choix de type de disjoncteur, une prise ou un sectionneur inadapté peuvent provoquer une surchauffe, une surtension localisée ou un court-circuit. La présence d’un coffret spécifique pour la partie DC et d’un coffret côté AC, avec disjoncteur, coupe-circuit et sectionneur, est essentielle pour éviter qu’un simple défaut ne se transforme en incendie ou en dommage majeur sur l’installation électrique de la maison.

4. Comportement de l’utilisateur et auto-installation

Avec l’autoconstruction, il est fréquent que le particulier installe lui-même ses panneaux, son onduleur ou ses micro-onduleurs. Ce choix permet de réduire la facture mais impose d’être attentif aux règles de sécurité : couper le courant avant toute intervention, vérifier chaque câble, respecter la longueur maximale d’une chaîne de panneaux et se conformer aux normes CEI et UTE. Un mauvais branchement peut endommager un composant, abattre la production ou même déclencher un incendie.

Protection panneau solaire physique

Les protections physiques visent à protéger directement le panneau et ses composants face aux chocs et aux intempéries. Elles complètent les protections électriques et jouent un rôle important pour limiter les dommages visibles sur le module, le verre, le cadre et le toit. Elles sont particulièrement utiles dans les zones où la grêle, le vent fort ou la neige sont fréquents.

Protections contre la grêle et les impacts

Les panneaux solaires sont testés pour résister à des impacts de grêlons standardisés, selon des indices de résistance et des normes spécifiques. Toutefois, les épisodes extrêmes observés dans certaines zones françaises depuis 2022 montrent que la grêle peut parfois endommager le verre ou la fixation. Vous pouvez limiter ce risque en installant des dispositifs complémentaires :

• filets anti-grêle résistants aux UV et à l’eau, adaptés aux conditions extérieures ;
• housses temporaires pour les kits au sol ou mobiles ;
• carport ou pergola solaire, intégrés au bâtiment, qui protègent aussi le véhicule ;
• inclinaison et orientation du panneau permettant de réduire l’impact direct.

Ces solutions n’annulent pas totalement le risque, mais elles le réduisent fortement, ce qui peut jouer en faveur de l’assuré lors d’une discussion avec l’assurance. En prenant en compte ces précautions, vous augmentez la probabilité que les dommages soient considérés comme exceptionnels et bien couverts.

Protection contre la surchauffe et l’eau

Une installation mal ventilée peut voir la température des panneaux dépasser 70 °C, ce qui diminue la production et le rendement. En laissant un espace suffisant entre le panneau et le toit, on améliore la dissipation thermique et on évite une partie du stress mécanique lié à la dilatation. La bonne évacuation de l’eau de pluie et de la neige limite aussi les risques de fuite, d’infiltration ou d’humidité persistante autour des câbles et des fixations.

Qualité du matériel et résistance aux intempéries

La résistance d’un panneau face aux intempéries dépend aussi du choix de l’équipement : verre trempé de qualité, cadre aluminium robuste, indice de protection des boîtiers de jonction, système de fixation résistant au vent. Un matériel bien conçu, correctement installé avec des vis adaptées et conforme aux recommandations du fabricant, réduit le besoin de réparation à court terme et augmente la durée de la garantie.

La protection panneau solaire indispensable

Les protections électriques forment le cœur de la sécurité d’une installation photovoltaïque. Elles agissent sur le courant produit par les panneaux, sur le circuit reliant le champ solaire à l’onduleur et sur le raccordement au réseau. L’objectif est d’éviter qu’un événement extérieur, comme un orage, une surtension ou un défaut interne, ne se transforme en dommage permanent sur le système ou en danger pour les occupants de l’habitation.

Le coffret DC : protéger la partie courant continu

Le coffret DC est installé entre les panneaux et l’onduleur ou les micro-onduleurs. Il est spécifiquement composé d’éléments adaptés au courant continu, car les contraintes électriques ne sont pas les mêmes qu’en courant alternatif. On y trouve généralement :

• un parafoudre DC de type 2, qui protège contre les surtensions liées à la foudre ou au réseau ;
• un sectionneur DC pour couper la production côté panneaux en cas de maintenance ;
• des fusibles ou dispositifs de coupure adaptés à la tension et à la longueur des câbles ;
• un bornier de mise à la terre pour maintenir le potentiel au bon niveau.

Ce coffret spécifique est essentiel pour limiter les risques de court-circuit, d’échauffement et d’incendie sur la partie DC. Un dimensionnement correct, basé sur la règle de l’intensité maximale du champ et sur le type de panneaux installés, est indispensable.

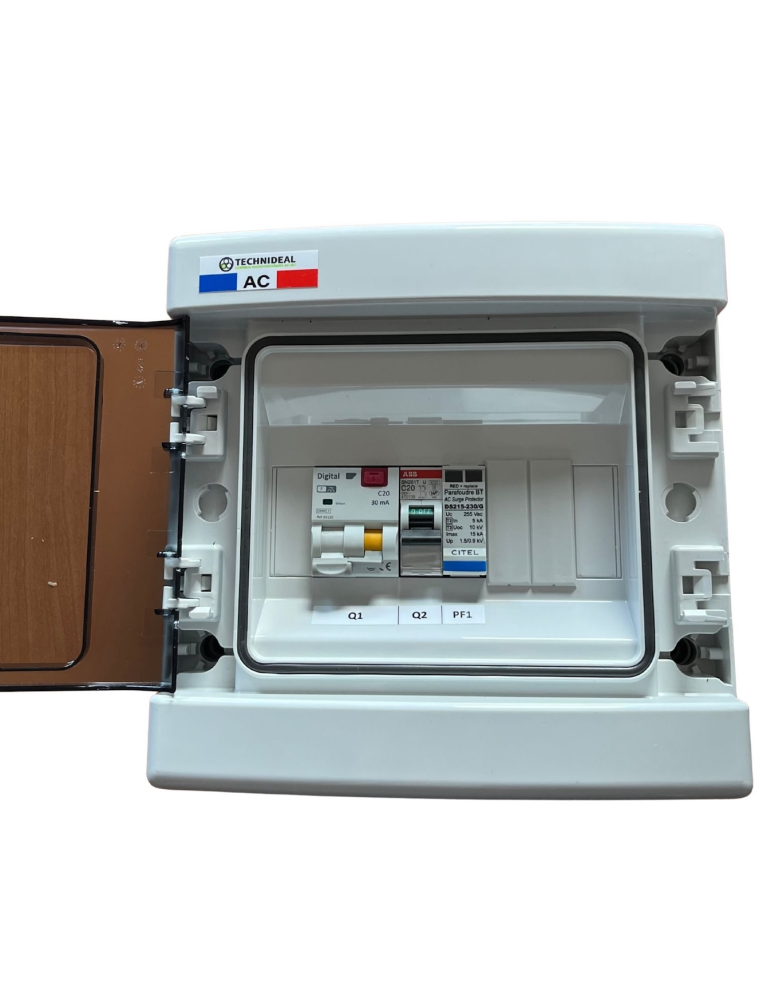

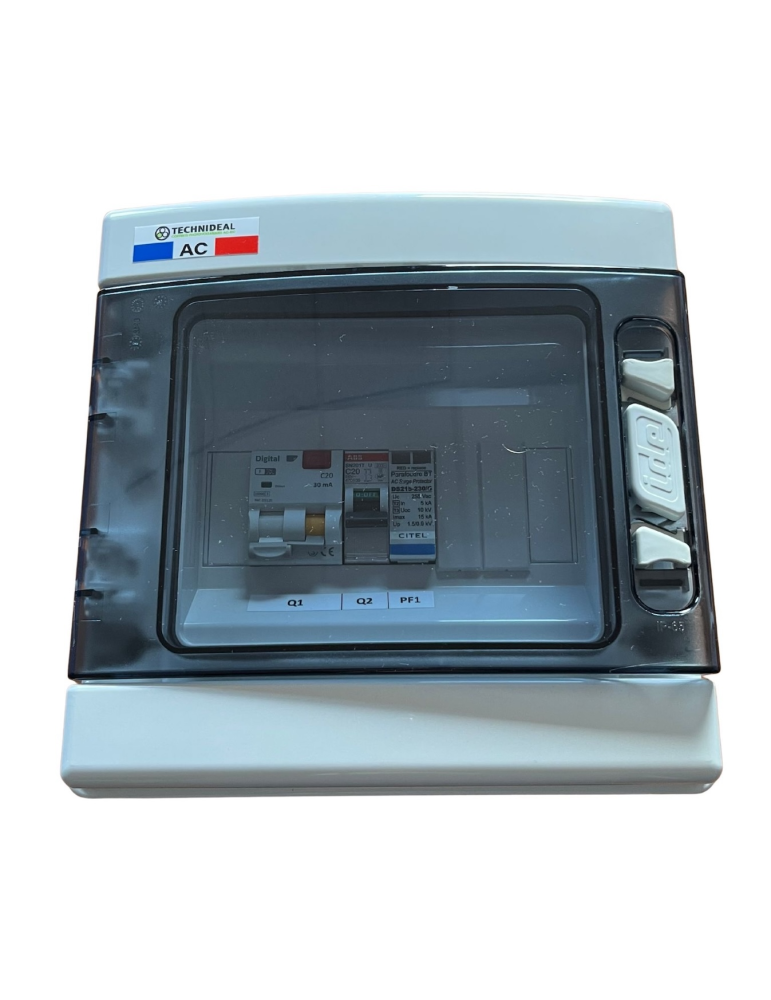

Le coffret AC : sécuriser le côté habitation

Le coffret AC est placé après l’onduleur, sur le côté courant alternatif, généralement à proximité du tableau électrique principal. Il représente une couche de protection directement liée à l’habitation et au réseau :

• parafoudre AC pour limiter les surtensions venant ou allant vers le réseau ;
• disjoncteur différentiel 30 mA pour assurer la sécurité des personnes ;
• disjoncteur de protection ligne pour éviter la surcharge des câbles ;
• éventuels dispositifs de coupure manuelle pour isoler l’installation solaire.

Une installation conforme aux normes CEI et aux guides UTE garantit un fonctionnement sécurisé et facilite les échanges avec l’assurance en cas de sinistre. Le coffret AC peut être intégré à proximité du tableau existant ou séparé, en fonction de la configuration du bâtiment.

Mise à la terre et gestion du potentiel

La mise à la terre est un élément clé de la protection électrique. Une terre de bonne qualité permet au parafoudre de jouer pleinement son rôle, en canalisant la surtension vers un potentiel de référence. Une mesure régulière de la résistance de terre, typiquement tous les trois ans, est recommandée. Une valeur trop élevée peut diminuer l’efficacité du dispositif et augmenter le risque de dommage sur l’équipement.

Quelle protection panneau solaire choisir ?

Le disjoncteur panneau solaire est un équipement clé pour la sécurité et la maintenance. Il protège le circuit en cas de surcharge ou de court-circuit et permet une coupure directe de la partie solaire lorsqu’il faut intervenir. Le choix du type de disjoncteur, de son calibre et de sa courbe doit prendre en compte la puissance installée, la tension, la longueur des câbles et la proximité avec le tableau principal.

Disjoncteur pour onduleur central

Pour une installation avec onduleur central, le disjoncteur est dimensionné selon la puissance AC. Par exemple, un système de 3 kW monophasé peut nécessiter un disjoncteur de 16 A, tandis qu’un 6 kW se rapprochera d’un calibre 32 A. Il est important de vérifier les indications du fabricant de l’onduleur et de respecter la règle de section et de longueur des câbles pour éviter toute chute de tension excessive.

Disjoncteur pour micro-onduleurs et kits plug and play

Les installations avec micro-onduleurs ou panneaux plug and play combinent parfois plusieurs modules sur un seul circuit. Dans ce cas, le disjoncteur doit être adapté à la somme des puissances. Un kit auto-consommation branché sur une prise spécifique doit être raccordé à un circuit dédié, avec disjoncteur 16 A et différentiel 30 mA. Cette coupure spécifique garantit une utilisation sécurisée et limite les risques de dysfonctionnement liés aux autres appareils du réseau domestique.

Disjoncteur, sectionneur et maintenance

Le disjoncteur ne remplace pas le sectionneur DC, mais ces deux dispositifs jouent un rôle complémentaire. Le premier protège le circuit, le second permet de couper facilement la production solaire pour effectuer une réparation, une mesure ou une opération de maintenance. Ensemble, ils contribuent à une installation claire, sécurisée et facile à dépanner, même plusieurs années après la mise en service.

Installation et vérification de protection panneau solaire

Une fois le matériel choisi, la qualité de la mise en œuvre est déterminante. Même le meilleur parafoudre ou le plus robuste coffret ne joueront pleinement leur rôle que s’ils sont correctement installés, câblés et reliés à la terre. L’objectif est de disposer d’un système cohérent, où chaque élément fonctionne avec les autres, sans point faible évident.

Étapes d’installation d’un système protégé

1. Analyser les besoins : puissance des panneaux, type d’onduleur, présence ou non de batterie, configuration du réseau et particularités du bâtiment.
2. Choisir les protections adaptées : parafoudre, disjoncteur, sectionneur, coffret, en vérifiant la compatibilité avec les normes CEI et UTE.
3. Installer les panneaux, la structure de fixation, les vis et les câbles en respectant les longueurs maximales et les préconisations du fabricant.
4. Réaliser la mise à la terre et raccorder tous les éléments métalliques concernés.
5. Raccorder le système au tableau, en intégrant le coffret AC, la coupure dédiée et les dispositifs différentiels.
6. Vérifier le fonctionnement global : mesures de tension, tests de continuité, contrôle de la présence de courant dans les circuits prévus.

Vérifier régulièrement l’efficacité des protections

Une installation solaire est un système vivant, exposé en permanence aux conditions extérieures. Il est recommandé de vérifier périodiquement les protections électriques et l’état général des panneaux :

• contrôler l’état du parafoudre (témoin de fin de vie, indicateur visuel) ;
• vérifier que les disjoncteurs et sectionneurs manœuvrent correctement ;
• examiner les câbles pour repérer tout signe de frottement ou de dégradation ;
• surveiller la production via l’onduleur ou une application de suivi pour détecter une chute anormale, possiblement liée à un incident ;
• remplacer sans attendre tout composant endommagé ou douteux.

En cas de doute, il est conseillé de demander l’avis d’un professionnel, surtout si l’on suspecte un dégât lié à la foudre, à une surtension ou à un orage violent ayant touché la zone. L’intervention d’un expert permet d’identifier les éléments à changer et d’apporter les informations nécessaires à l’assureur.

Conclusion protection panneau solaire

Une bonne protection panneau solaire ne se limite pas à un seul dispositif, mais repose sur un ensemble cohérent : panneaux résistants, coffret DC avec parafoudre, coffret AC bien équipé, disjoncteur et sectionneur correctement dimensionnés, mise à la terre fiable et choix de matériel de qualité. En prenant en compte les contraintes de votre toit, de votre réseau électrique et de votre zone géographique, vous pouvez limiter fortement les risques de dommages liés à la foudre, à la grêle, aux intempéries et aux surtensions.

Que vous soyez en autoconstruction ou accompagné par un professionnel, l’important est de disposer d’un système clair, documenté et facile à maintenir. Ce guide a pour objectif de vous aider à choisir les bonnes solutions, à comprendre les enjeux et à assurer un fonctionnement sécurisé de vos panneaux solaires sur toute leur durée de vie.

FAQ – Protection panneau solaire

Comment assurer une protection panneau solaire efficace contre la grêle ?

Pour assurer une protection panneau solaire efficace face à la grêle, il faut d’abord vérifier la résistance annoncée par le fabricant et l’indice de robustesse du verre. Dans les zones où les intempéries sont fréquentes, des dispositifs comme les filets anti-grêle ou les carports solaires peuvent limiter les impacts directs des grêlons. Une bonne fixation sur le toit, avec des vis et un matériel résistant, réduit aussi le risque que le panneau soit endommagé ou déplacé par le vent. Enfin, il est utile de prendre des photos et de conserver les informations techniques pour faciliter la déclaration auprès de l’assureur en cas de dommage.

Quels équipements offrent la meilleure protection panneau solaire contre la foudre et les surtensions ?

La meilleure protection panneau solaire contre la foudre indirecte repose sur la combinaison d’un parafoudre DC et d’un parafoudre AC, installés dans des coffrets adaptés. Ces dispositifs limitent la surtension qui pourrait remonter jusqu’à l’onduleur, à la batterie ou au tableau électrique de l’habitation. Dans certaines configurations, un paratonnerre dédié au bâtiment peut également être recommandé pour canaliser l’énergie de la foudre loin des panneaux. Il est important de respecter les normes CEI et les recommandations UTE pour garantir l’efficacité de ces équipements.

La protection panneau solaire impose-t-elle une maintenance régulière ?

Oui, une protection panneau solaire performante nécessite une maintenance minimale mais régulière. Il est conseillé de vérifier au moins une fois par an l’état des parafoudres, des disjoncteurs et des sectionneurs, ainsi que l’intégrité des câbles et des coffrets. Une mesure de la résistance de terre tous les trois ans permet de s’assurer que les dispositifs de protection jouent toujours pleinement leur rôle. Cette maintenance simple contribue à limiter les risques de dysfonctionnement, de chute de production ou d’incendie lié à un défaut électrique.

Quel est le rôle du disjoncteur dans la protection panneau solaire ?

Le disjoncteur joue un rôle central dans la protection panneau solaire, car il coupe automatiquement le circuit en cas de surcharge ou de court-circuit. Il est essentiel de choisir un type et un calibre adaptés à la puissance de l’installation, à la tension et à la longueur des câbles. Placé au bon endroit, il permet aussi une coupure rapide du système en cas de maintenance ou de réparation, ce qui renforce la sécurité des personnes. Un disjoncteur mal dimensionné peut au contraire ne pas déclencher à temps ou se déclencher trop souvent, ce qui perturbe le fonctionnement quotidien.

Comment choisir un kit de protection panneau solaire adapté à son installation ?

Pour choisir un kit de protection panneau solaire, il faut d’abord analyser la configuration : puissance du champ, type d’onduleur ou de micro-onduleurs, présence éventuelle de batterie et contraintes du réseau. Un kit complet comprend généralement un coffret DC avec parafoudre et sectionneur, ainsi qu’un coffret AC avec disjoncteur et parafoudre côté habitation. Il est important de sélectionner un matériel conforme aux normes et adapté à la zone géographique, notamment en cas de forte exposition aux orages. Un guide ou les conseils d’un professionnel peuvent aider à dimensionner chaque élément pour garantir un haut niveau de sécurité.

Les panneaux solaires ont-ils toujours besoin d’une protection panneau solaire physique supplémentaire ?

Les panneaux sont conçus pour résister aux intempéries courantes, mais une protection panneau solaire physique supplémentaire peut être pertinente dans certaines situations. Dans les zones où la grêle, la neige ou le vent violent sont fréquents, des solutions comme les filets de protection, les pergolas ou les carports solaires limitent les impacts et les dommages directs. Même si ces événements extrêmes restent rares, ils représentent un risque réel pour des installations exposées et coûteuses à remplacer. Adapter le niveau de protection au contexte local permet de mieux protéger son investissement et d’éviter des réparations importantes.
