Coffret DC 4 MPPT

Qu’est-ce que le Coffret DC 4 MPPT ?

Le Coffret DC 4 MPPT est un coffret de protection électrique destiné au côté courant continu d’une installation solaire photovoltaïque. Il permet de raccorder, de sectionner et de protéger jusqu’à quatre strings photovoltaïques indépendants, chacun pouvant être relié à une entrée MPPT distincte de l’onduleur.

Installé entre les panneaux solaires et l’onduleur, ce coffret centralise les quatre circuits DC tout en assurant leur protection contre les surtensions transitoires, notamment celles provoquées par les effets indirects de la foudre. Chaque string dispose de son propre interrupteur-sectionneur et de son propre parafoudre, ce qui permet de conserver une protection indépendante pour chacune des quatre entrées.

Le Coffret DC 4 MPPT est particulièrement adapté aux installations photovoltaïques équipées d’un onduleur possédant quatre trackers MPPT ou de plusieurs entrées DC devant rester électriquement indépendantes. Cette configuration peut notamment être utilisée lorsque les panneaux sont répartis sur plusieurs orientations, plusieurs inclinaisons ou différentes zones de toiture.

Entièrement précâblé et équipé d’embases MC4, le coffret facilite le raccordement de l’installation. Il est fourni avec son schéma électrique, ses étiquettes et son repérage réalisés suivant les recommandations du guide UTE C15-712-1.

Les caractéristiques du Coffret DC 4 MPPT

Le Coffret DC 4 MPPT intègre l’ensemble des composants nécessaires au sectionnement et à la protection de quatre chaînes photovoltaïques côté courant continu.

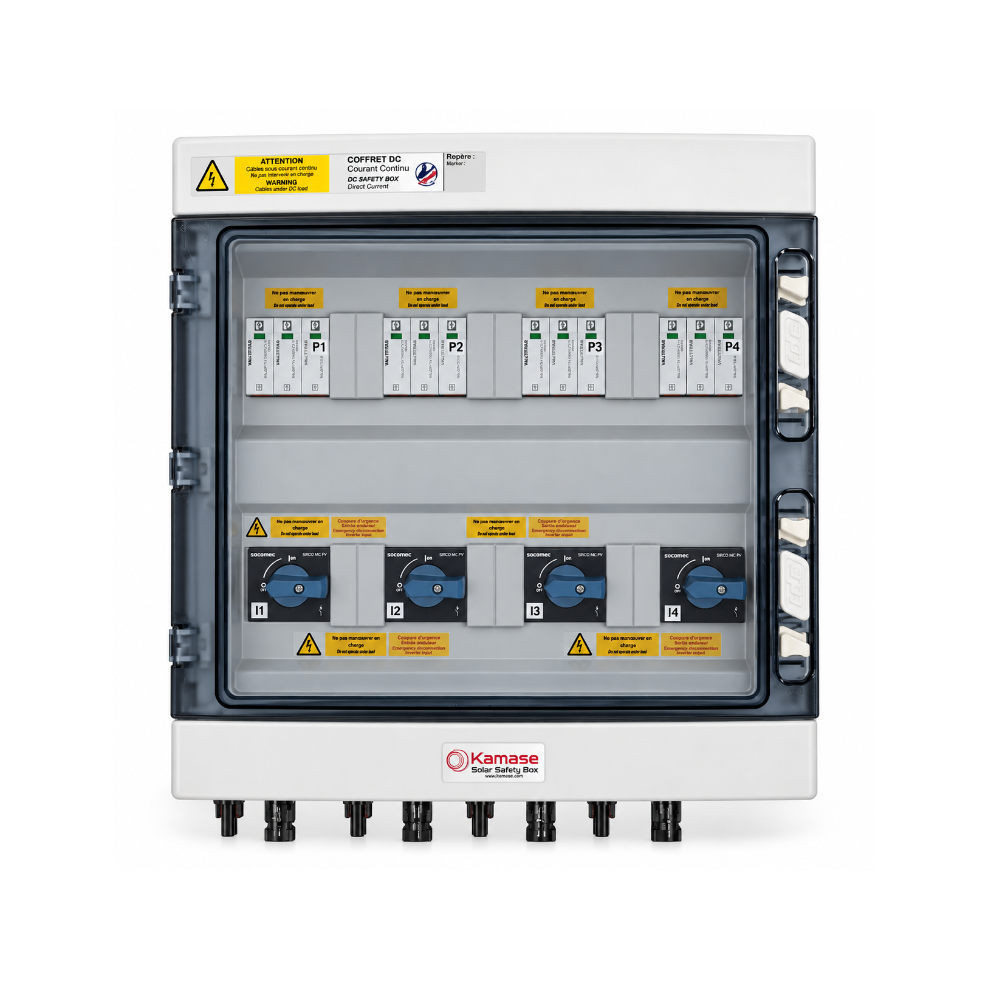

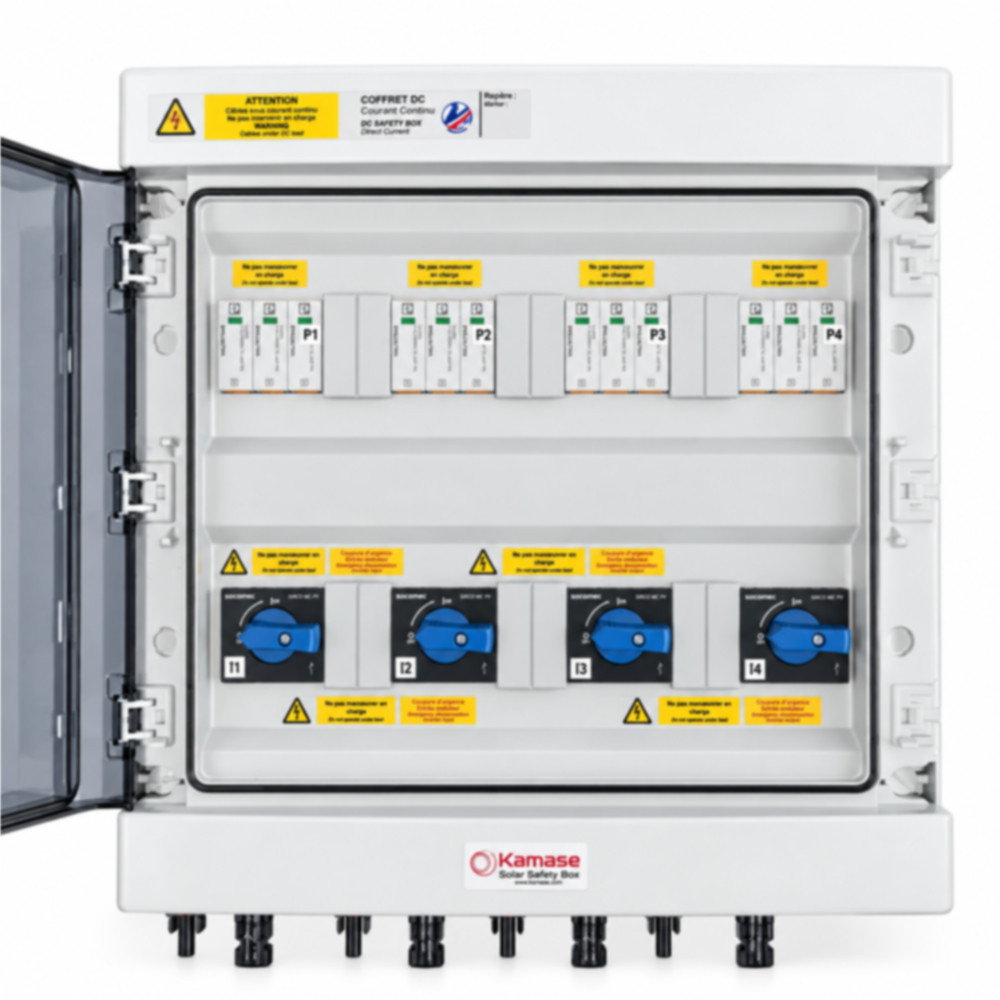

Il est monté dans une enveloppe plastique de 436 × 418 × 148 mm bénéficiant d’un indice de protection IP65. Cette protection limite la pénétration des poussières et des projections d’eau, ce qui permet d’installer le coffret dans un environnement intérieur ou extérieur abrité, sous réserve de respecter les prescriptions de pose du fabricant.

Le coffret comprend :

• quatre entrées DC indépendantes pour quatre strings photovoltaïques
• quatre sorties DC indépendantes vers l’onduleur
• quatre interrupteurs-sectionneurs Socomec de 25 A
• une tension maximale de fonctionnement de 1 000 V DC
• quatre parafoudres Citel DC Type 2 photovoltaïques
• un courant nominal de décharge In de 20 kA
• un courant maximal de décharge Imax de 40 kA
• des bornes à ressort Wago compatibles avec des conducteurs de 6 à 10 mm²
• une filerie interne de 6 mm² à double isolation, adaptée à une tension de 1 000 V DC
• des embases MC4 Multi-Contact pour les entrées et les sorties
• un schéma électrique, un étiquetage et un repérage des circuits

Le fonctionnement du Coffret DC 4 MPPT

Le Coffret DC 4 MPPT se positionne sur la liaison électrique située entre les panneaux photovoltaïques et les entrées DC de l’onduleur.

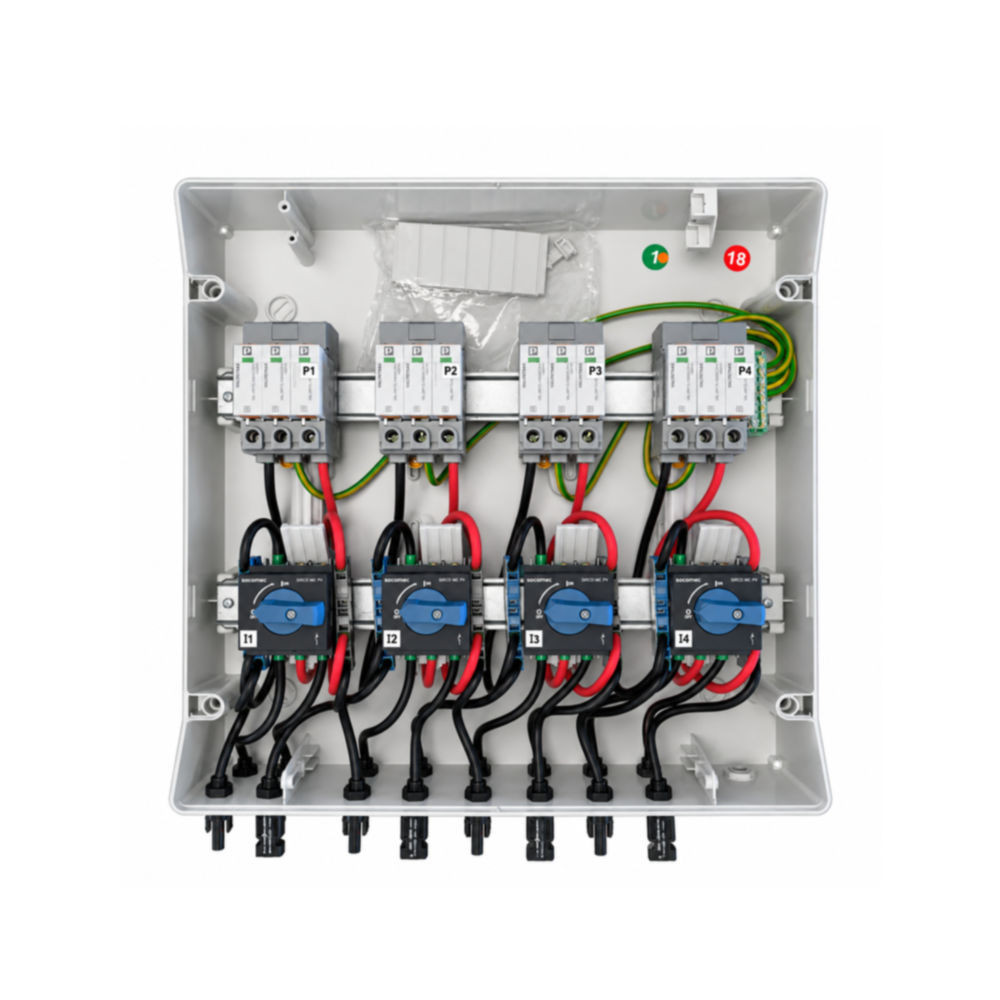

Les câbles provenant des quatre strings sont raccordés aux embases MC4 placées en entrée du coffret. Chaque string traverse ensuite son propre interrupteur-sectionneur Socomec, puis son propre dispositif de protection contre les surtensions avant de ressortir du coffret par une paire de connecteurs MC4.

Son fonctionnement peut être résumé en quatre étapes :

1. Les quatre strings photovoltaïques arrivent séparément dans le coffret par les connecteurs MC4.
2. Chaque string passe par un interrupteur-sectionneur de 25 A permettant sa coupure et son isolation.
3. Chaque circuit est protégé par un parafoudre DC Type 2 Citel de 1 000 V.
4. Les quatre circuits ressortent séparément vers les quatre entrées MPPT de l’onduleur.

Les interrupteurs-sectionneurs permettent d’isoler individuellement les chaînes photovoltaïques lors d’une opération de maintenance, d’un contrôle ou d’une intervention sur l’onduleur. Ils doivent toutefois être manipulés dans le respect des procédures de sécurité applicables aux installations photovoltaïques en courant continu.

Les parafoudres ont pour rôle de limiter les surtensions transitoires pouvant circuler sur les câbles DC. Lorsqu’une surtension apparaît, ils dérivent une partie de l’énergie vers la terre afin de réduire la tension supportée par l’onduleur et les autres équipements électriques.

Le courant nominal de décharge de 20 kA et le courant maximal de décharge de 40 kA correspondent aux capacités de décharge des parafoudres intégrés. Ces valeurs ne doivent pas être confondues avec le courant admissible par chaque interrupteur-sectionneur, limité ici à 25 A.

Avant de choisir ce coffret, il est indispensable de vérifier que la tension à vide maximale de chaque string, calculée à la température minimale du site, reste inférieure à 1 000 V DC. Le courant de court-circuit du string doit également rester compatible avec le calibre des interrupteurs-sectionneurs et avec les caractéristiques de l’onduleur.

Les avantages du Coffret DC 4 MPPT

Le premier avantage du Coffret DC 4 MPPT réside dans sa capacité à protéger quatre chaînes photovoltaïques indépendantes. Il convient ainsi aux installations relativement importantes ou aux configurations comportant plusieurs orientations de panneaux.

Une protection indépendante pour chaque string

Chaque entrée possède son propre interrupteur-sectionneur et son propre parafoudre. Une anomalie ou une intervention sur l’un des circuits ne nécessite donc pas nécessairement de regrouper électriquement les quatre strings.

Cette architecture est particulièrement pertinente lorsque les strings sont reliés à quatre entrées MPPT différentes de l’onduleur.

Un sectionnement facilité

Les quatre interrupteurs-sectionneurs Socomec permettent d’isoler séparément les circuits photovoltaïques avant l’onduleur. Cette fonction facilite les opérations de contrôle, de diagnostic et de maintenance.

Le calibre de 25 A offre une compatibilité avec de nombreuses configurations résidentielles et tertiaires, sous réserve de vérifier les caractéristiques électriques exactes des strings.

Une protection contre les surtensions

Les quatre parafoudres Citel DC Type 2 limitent les surtensions transitoires qui peuvent apparaître sur les câbles photovoltaïques. Ils participent ainsi à la protection de l’onduleur, qui constitue généralement l’un des équipements les plus sensibles et les plus coûteux de l’installation.

La présence d’un parafoudre ne remplace toutefois pas une mise à la terre correctement dimensionnée ni les autres mesures de protection prévues pour l’installation.

Un raccordement simplifié grâce aux connecteurs MC4

Le coffret dispose de quatre strings en entrée et de quatre strings en sortie sur embases MC4 Multi-Contact. Cette connectique limite les opérations de câblage à l’intérieur du coffret et facilite son intégration entre le champ photovoltaïque et l’onduleur.

Il reste essentiel de contrôler la compatibilité des connecteurs utilisés sur l’ensemble de l’installation. Le mélange de connecteurs de marques ou de modèles incompatibles doit être évité, même lorsqu’ils sont couramment désignés sous le terme générique « MC4 ».

Un coffret précâblé et repéré

Le précâblage interne en câble de 6 mm² à double isolation permet de gagner du temps lors de la mise en œuvre. Les bornes à ressort Wago offrent également un raccordement fiable des conducteurs compatibles.

Le schéma, les étiquettes et le repérage suivant le guide UTE C15-712-1 facilitent l’identification des différents circuits photovoltaïques.

Une enveloppe IP65

Grâce à son enveloppe plastique IP65, le coffret est protégé contre la poussière et les projections d’eau. Il peut ainsi être intégré dans différents environnements d’installation, en respectant son sens de pose, les conditions d’exposition et les instructions du fabricant.

Pour une installation équipée de trois strings indépendants, vous pouvez également consulter notre coffret DC triple MC4.
