Coffret AC monophasé - 2x4.5kW - avec parafoudre

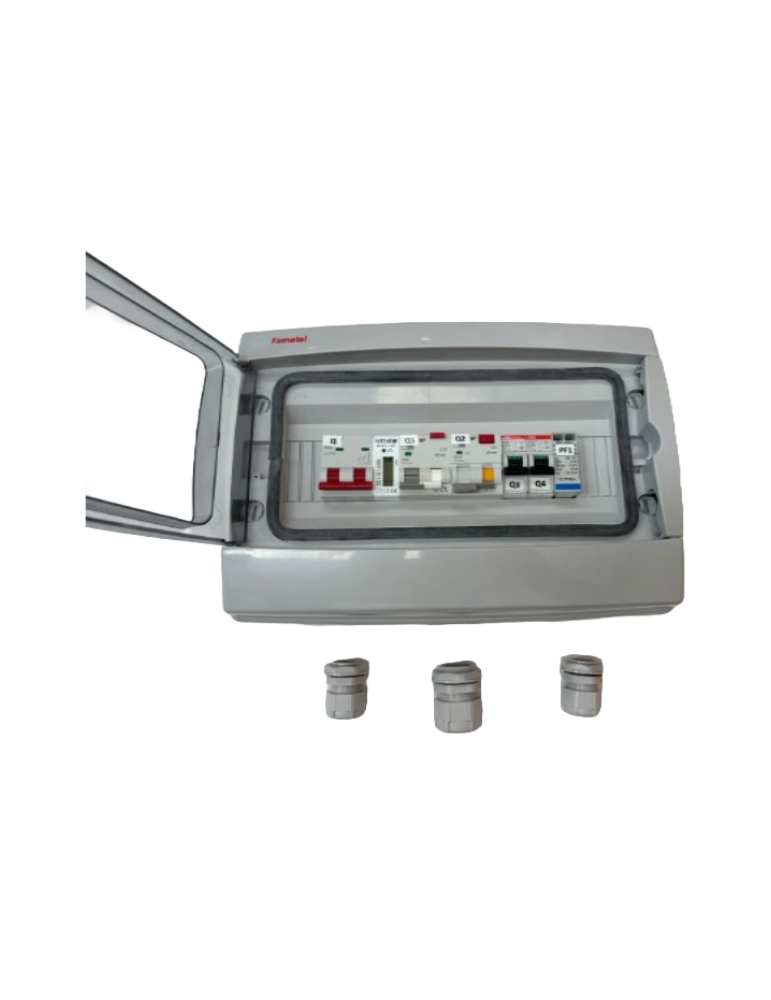

Coffret de protection AC monophasé - pour 2 lignes de micro-onduleurs - 2x4,5 kW - avec parafoudre

Ce coffret AC mono avec parafoudre est parfait pour sécuriser une installation comportant 2 onduleurs centraux, ou 2 lignes de micro-onduleurs jusque 4,5kW par ligne.

  • Coffret : 12 modules plastique ABS anti-UV
  • Nombre de lignes : 2
  • Compteur LCD : Oui
  • Étanchéité : IP65
  • Porte : transparente
  • Poids : 2 kg
  • Dimensions : 300 x 210 x 116mm
  • Parafoudre : oui

Autocollants de signalisation réglementaires inclus

Lire la description complète
279,00 €
  • En stock
    • Livraison garantie
      Livraison garantie

      suivie et sécurisée

    • Garantie constructeur
      Garantie constructeur

      incluse

    • Support technique
      Support technique

      disponible de 8h à 19h

    Coffret AC monophasé – 2 × 4,5 kW – avec parafoudre

    Description générale

    Coffret de protection conçu pour deux lignes de micro-onduleurs (ou onduleurs centraux), d’une puissance maximale de 4,5 kW par ligne. Idéal pour sécuriser votre installation photovoltaïque : il gère l’interface entre vos onduleurs et votre réseau électrique.

    Caractéristiques techniques

    • Boîtier : format 12 modules, en plastique ABS antiraysons UV, résistant et durable.
    • Nombre de lignes : 2 lignes indépendantes pour répondre à différentes configurations.
    • Compteur LCD intégré : permet de visualiser instantanément la production ou l’intensité.
    • Protection IP65 : étanche à la poussière et protégé contre les jets d’eau.
    • Porte transparente : accès facile tout en gardant la visibilité du tableau.
    • Poids : 2 kg.
    • Dimensions : 300 × 210 × 116 mm.
    • Parafoudre intégré : protège contre les surtensions transitoires.

    Accessoires inclus

    • Autocollants de signalisation réglementaire, conformes aux normes en vigueur.

    Avantages clés

    • Sécurité renforcée : parafoudre + étanchéité IP65.
    • Modularité : deux lignes indépendantes.
    • Installation simplifiée : design compact, capot translucide, repérage facilité.
    • Conformité : conforme Consuel et normes NF EN AC/DC.

    Usage recommandé

    Installer entre vos micro-onduleurs (ou onduleur central) et le tableau électrique. Idéal pour les installations résidentielles en autoconsommation, couvertes ou semi-exposées aux intempéries.

    À noter : vérifiez la compatibilité avec un différentiel type B pour les installations avec batteries.

    850030
    13 Produits

    Fiche technique

    Type de courant
    Monophasé
    Puissance (W)
    6000
    9000
    Protection Parafoudre
    oui
      Comment savoir si je dois choisir des coffrets de protection AC et DC AVEC ou SANS parafoudre?
      En cas de panne quelles sont les modalités du SAV ?
      Un parafoudre est-il obligatoire? Faut-il le mettre côté AC ou côté DC?
      A quoi sert le bouton de test qui est dans les coffrets de protection AC?
      Dans quel cas dois-je utiliser un coffret de protection AC avec un différentiel type B, ou plus communément appelé coffret AC Type B?

      Dans certains cas, sur les installations solaires photovoltaïques disposant d'un stockage sur batteries, les coffrets AC doivent être de type B.

      On résume souvent cela en indiquant que cela dépend de la présence ou non d'une isolation galvanique au niveau de l'onduleur. Ce n'est pas tout à fait exact. Voici les conditions exactes.

      D'après la norme NF EN 62423, section 712.530.3.101 "Dispositifs à courant différentiel résiduel (DDR)"

      Lorsqu'un DDR est utilisé pour la protection du circuit d'alimentation PV en courant alternatif, il doit être du type B, conforme à l'IEC 62423, à moins que:

      • les instructions du fabricant indiquent que l'onduleur assure au moins une séparation galvanique entre le côté courant alternatif et le côté courant continu, ou
      • l'installation assure au moins une séparation galvanique entre l'onduleur et le DDR par séparation des enroulements du transformateur, ou
      • l'onduleur est conforme à l'IEC 62109-1 et les instructions du fabricant n'exigent pas l'utilisation d'un DDR de type B, auquel cas, le type de DDR doit être conforme aux instructions du fabricant.

      Par exemple les onduleurs hybrides Solis monophasés (série S5) bénéficient d'une isolation galvanique et ne nécessitent donc pas de DDR de type B.

      Les onduleur hybride triphasés de la marque Solis ne bénéficient pas d'une isolation galvanique, mais ils répondent à la norme IEC 62109, comme en atteste la fiche technique, dont voici un extrait:

      extrait fiche technique onduleur solis triphasé hybride

      Par ailleurs vous pouvez consulter les recommandations de solis pour le choix du différentiel (DDR)
