Coffret AC triphasé - 36kW - avec parafoudre
Coffret de protection AC triphasé 36kW - 37-016043
Ce coffret AC triphasé 36kW, étanche IP65, offre une protection fiable pour votre installation photovoltaïque jusqu'à 36kVA. Équipé de composants SCHNEIDER, il intègre un parafoudre type 2, disjoncteurs et interrupteurs différentiels. Non percé côté réseau, presse-étoupes non fournis.
À placer entre votre onduleur et le réseau domestique. Conçu pour une installation simple et une sécurité optimale.
- Étanchéité : IP65
- Dimensions : 296x420x140 mm
- Parafoudre : oui, 40kA
- Réseau : triphasé 230/400 V
- Type : TT, compatible tarif bleu <36kVA
- Type de courant : AC alternatif triphasé
- Poids : 25kg
Ce coffret inclut les étiquettes réglementaires de signalisation.
Coffret AC triphasé - 36kW - avec parafoudre
Coffret de protection AC triphasé 36kW - 37-016043
Ce coffret AC triphasé 36kW, étanche IP65, offre une protection fiable pour votre installation photovoltaïque jusqu'à 36kVA. Équipé de composants SCHNEIDER, il intègre un parafoudre type 2, disjoncteurs et interrupteurs différentiels. Non percé côté réseau, presse-étoupes non fournis.
À placer entre votre onduleur et le réseau domestique. Conçu pour une installation simple et une sécurité optimale.
- Étanchéité : IP65
- Dimensions : 296x420x140 mm
- Parafoudre : oui, 40kA
- Réseau : triphasé 230/400 V
- Type : TT, compatible tarif bleu <36kVA
- Type de courant : AC alternatif triphasé
- Poids : 25kg
Ce coffret inclut les étiquettes réglementaires de signalisation.
Le coffret de protection AC triphasé 36kW
Le coffret de protection AC triphasé 36kW est conçu pour garantir une protection fiable et durable de votre installation photovoltaïque. Robuste et étanche (IP65), il s’intègre parfaitement dans les installations en autoconsommation nécessitant puissance, sécurité et conformité aux normes en vigueur.
Idéalement positionné entre votre onduleur et votre réseau domestique, ce coffret protège votre système des surtensions et défauts électriques avec des composants de qualité SCHNEIDER.
Caractéristiques
- Haute puissance : conçu pour des installations jusqu’à 36kVA, compatible tarif bleu triphasé.
- Étanchéité IP65 : boîtier robuste en polyester avec ouïes d’aération, usage intérieur ou extérieur.
- Protection complète : interrupteur différentiel 300mA, disjoncteurs, parafoudre type 2 intégré, barrette de terre.
- Sécurité renforcée : conforme au guide UTE C 15-712-1 pour installations photovoltaïques.
- Installation simplifiée : montage en saillie, arrivées bas de coffret, étiquetage réglementaire inclus.
Contenu du coffret de protection AC triphasé 36kW
- Coffret polyester GE/VYNCKIER H615xL415xP170 mm
- Interrupteur sectionneur général 4P 100A INS SCHNEIDER
- Parafoudre type 2 ET2-40DVG/335-4 + disjoncteur 4P 40A IC60N
- Disjoncteur 4P 63A + Interrupteur différentiel 300mA SCHNEIDER
- Disjoncteur différentiel 16A 30mA SCHNEIDER (prise + Web)
- Barrette de terre

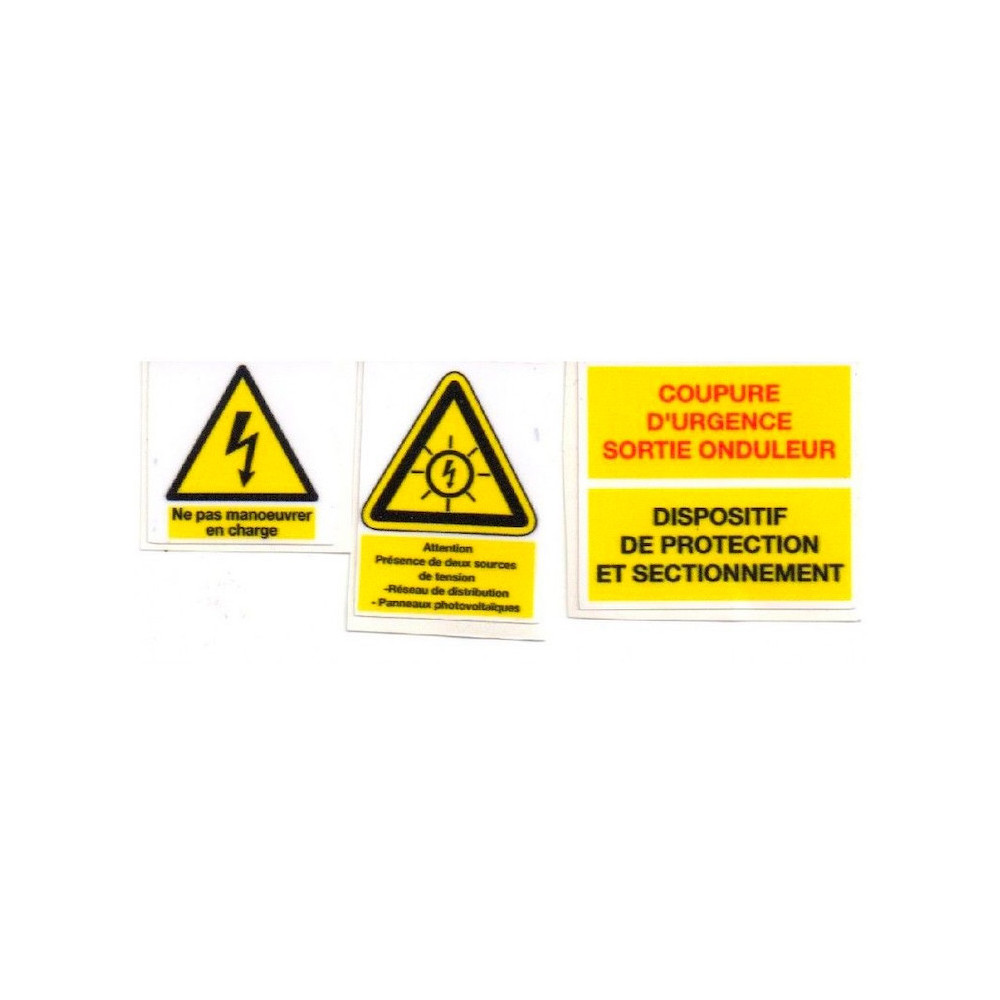

- Etiquettes de signalisation réglementaire
- Non percé côté injection réseau (à percer par l’installateur)
- Presse-étoupes non fournis
850020
100 Produits
Fiche technique
- Type de courant
- Alternatif - AC - Triphasé
- Puissance (W)
- 36000
- Largeur (mm)
- 296
- hauteur (mm)
- 420
- Indice de protection
- IP65
- Protection Parafoudre
- oui
- Profondeur (mm)
- 140
Télécharger
- les instructions du fabricant indiquent que l'onduleur assure au moins une séparation galvanique entre le côté courant alternatif et le côté courant continu, ou
- l'installation assure au moins une séparation galvanique entre l'onduleur et le DDR par séparation des enroulements du transformateur, ou
- l'onduleur est conforme à l'IEC 62109-1 et les instructions du fabricant n'exigent pas l'utilisation d'un DDR de type B, auquel cas, le type de DDR doit être conforme aux instructions du fabricant.
Dans quel cas dois-je utiliser un coffret de protection AC avec un différentiel type B, ou plus communément appelé coffret AC Type B?
Dans certains cas, sur les installations solaires photovoltaïques disposant d'un stockage sur batteries, les coffrets AC doivent être de type B.
On résume souvent cela en indiquant que cela dépend de la présence ou non d'une isolation galvanique au niveau de l'onduleur. Ce n'est pas tout à fait exact. Voici les conditions exactes.
D'après la norme NF EN 62423, section 712.530.3.101 "Dispositifs à courant différentiel résiduel (DDR)"
Lorsqu'un DDR est utilisé pour la protection du circuit d'alimentation PV en courant alternatif, il doit être du type B, conforme à l'IEC 62423, à moins que:
Par exemple les onduleurs hybrides Solis monophasés (série S5) bénéficient d'une isolation galvanique et ne nécessitent donc pas de DDR de type B.
Les onduleur hybride triphasés de la marque Solis ne bénéficient pas d'une isolation galvanique, mais ils répondent à la norme IEC 62109, comme en atteste la fiche technique, dont voici un extrait:
Par ailleurs vous pouvez consulter les recommandations de solis pour le choix du différentiel (DDR)
