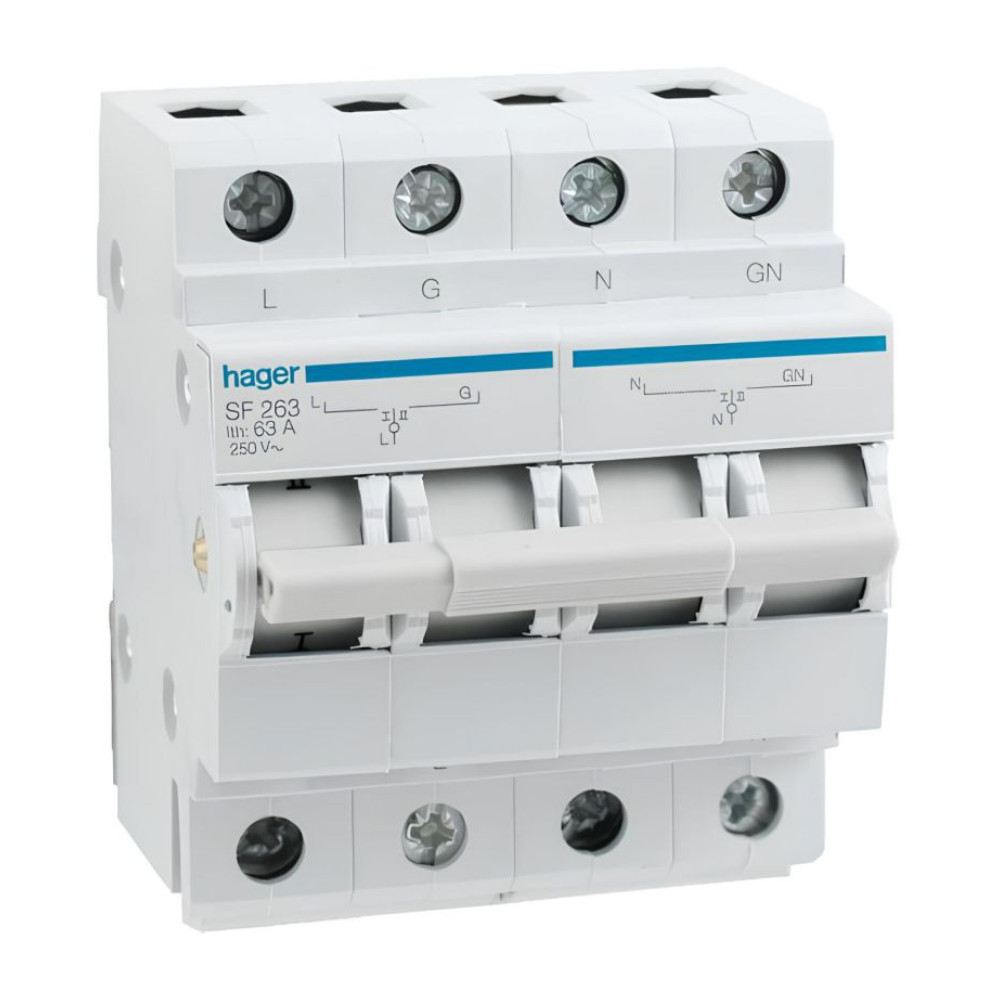

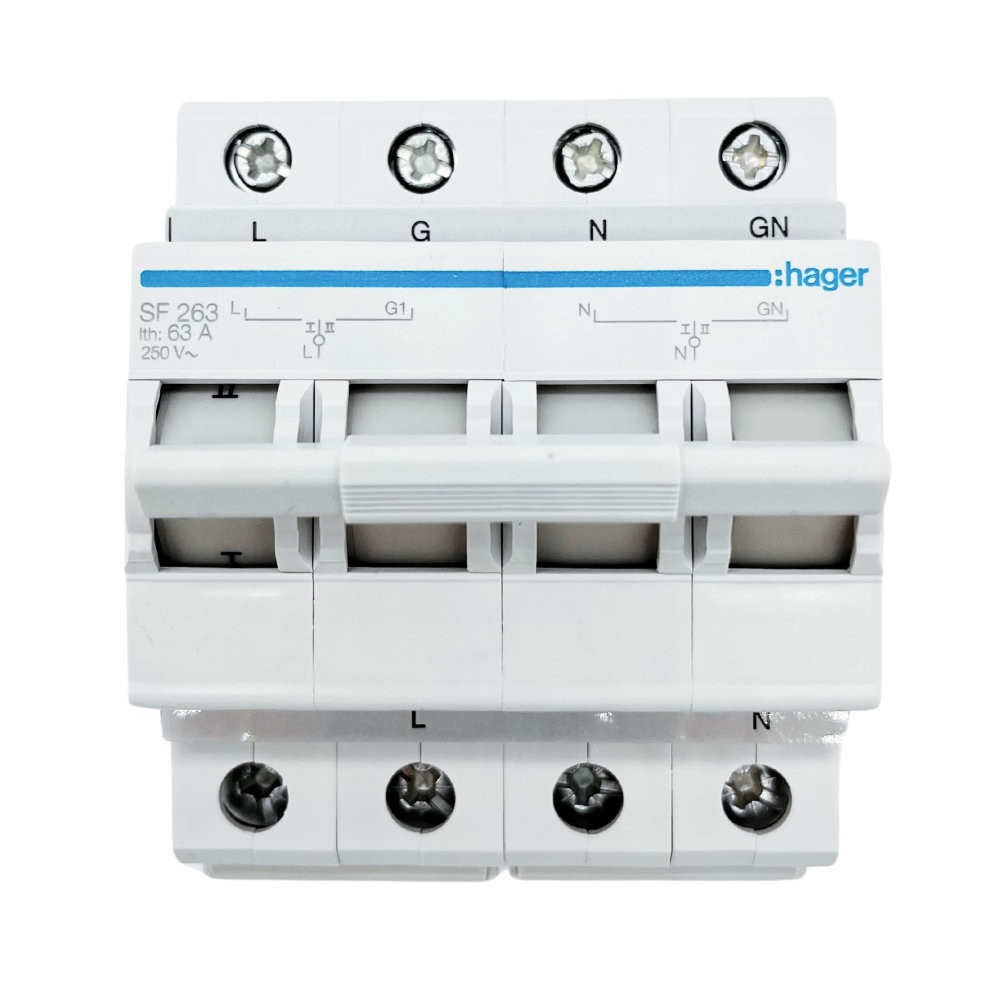

Inverseur de source
L'inverseur de source manuel Hager permet de sélectionner l'une de deux alimentations électriques à l'aide d'une commande à trois positions. Il peut notamment être utilisé pour organiser la commutation entre le réseau électrique et une alimentation de secours compatible, dans une installation correctement conçue. Disponible en monophasé 63 A ou en triphasé 40 A, il s'intègre dans un tableau électrique sur rail DIN.
- Fonction : sélection manuelle entre deux sources électriques
- Commande : 3 positions
- Déclinaison monophasée : 63 A, 2 pôles
- Déclinaison triphasée : 40 A, 4 pôles
- Installation : montage modulaire dans un tableau électrique
- Encombrement : 4 modules DIN
- Indice de protection : IP20
HAGER
Inverseur de source
L'inverseur de source manuel Hager permet de sélectionner l'une de deux alimentations électriques à l'aide d'une commande à trois positions. Il peut notamment être utilisé pour organiser la commutation entre le réseau électrique et une alimentation de secours compatible, dans une installation correctement conçue. Disponible en monophasé 63 A ou en triphasé 40 A, il s'intègre dans un tableau électrique sur rail DIN.
- Fonction : sélection manuelle entre deux sources électriques
- Commande : 3 positions
- Déclinaison monophasée : 63 A, 2 pôles
- Déclinaison triphasée : 40 A, 4 pôles
- Installation : montage modulaire dans un tableau électrique
- Encombrement : 4 modules DIN
- Indice de protection : IP20
Inverseur de source Hager : choisir manuellement entre deux alimentations électriques
L'inverseur de source manuel Hager permet de sélectionner l'alimentation électrique qui dessert un circuit ou une partie de l'installation. Il peut notamment être utilisé lorsqu'une installation dispose de deux sources distinctes, comme le réseau public et une alimentation de secours adaptée.
Son fonctionnement repose sur une commande à trois positions :
- Position I : alimentation par la première source.
- Position 0 : coupure de l'alimentation du circuit concerné.
- Position II : alimentation par la seconde source.
La commutation est entièrement manuelle : l'utilisateur choisit la source souhaitée en actionnant le levier. La position centrale 0 permet de passer par une position de coupure entre les deux alimentations. L'inverseur est conçu pour sélectionner une seule source à la fois, et non pour additionner leurs puissances.
Deux déclinaisons Hager pour les installations monophasées et triphasées
Cet inverseur de source est proposé en deux versions pour s'adapter au type d'installation électrique :
| Caractéristiques | Monophasé | Triphasé |
|---|---|---|
| Courant nominal | 63 A | 40 A |
| Nombre de pôles | 2P | 4P |
| Tension assignée d'emploi | 230 V AC | 400 V AC |
| Positions | I-0-II | I-0-II |
| Largeur | 71,5 mm | 70 mm |
| Encombrement | 4 modules | 4 modules |
| Indice de protection | IP20 | IP20 |
Le choix dépend donc du réseau électrique, du courant à commuter et du schéma de raccordement prévu.
Un inverseur manuel pour une installation photovoltaïque avec alimentation de secours
Dans une installation photovoltaïque équipée d'un système de secours, un inverseur de source peut permettre de sélectionner manuellement l'alimentation de certains circuits entre le réseau électrique et une sortie de secours d'onduleur compatible.
Cette utilisation nécessite que l'onduleur dispose d'une sortie réellement prévue pour fonctionner en alimentation de secours, notamment lors d'une coupure du réseau. Un onduleur photovoltaïque classique raccordé au réseau ne fournit généralement pas d'électricité pendant une coupure.
L'inverseur permet alors de choisir la source d'alimentation, mais il ne transforme pas un onduleur réseau en onduleur de secours et ne réalise pas de basculement automatique.
Le raccordement doit respecter les prescriptions des fabricants, les règles de séparation des sources, les protections électriques nécessaires et le schéma de liaison à la terre. Il est notamment essentiel d'empêcher tout retour de tension vers le réseau public.
Pour compléter votre installation photovoltaïque, découvrez également notre gamme de coffrets de protection AC.
Schémas de raccordement des inverseurs de source Hager

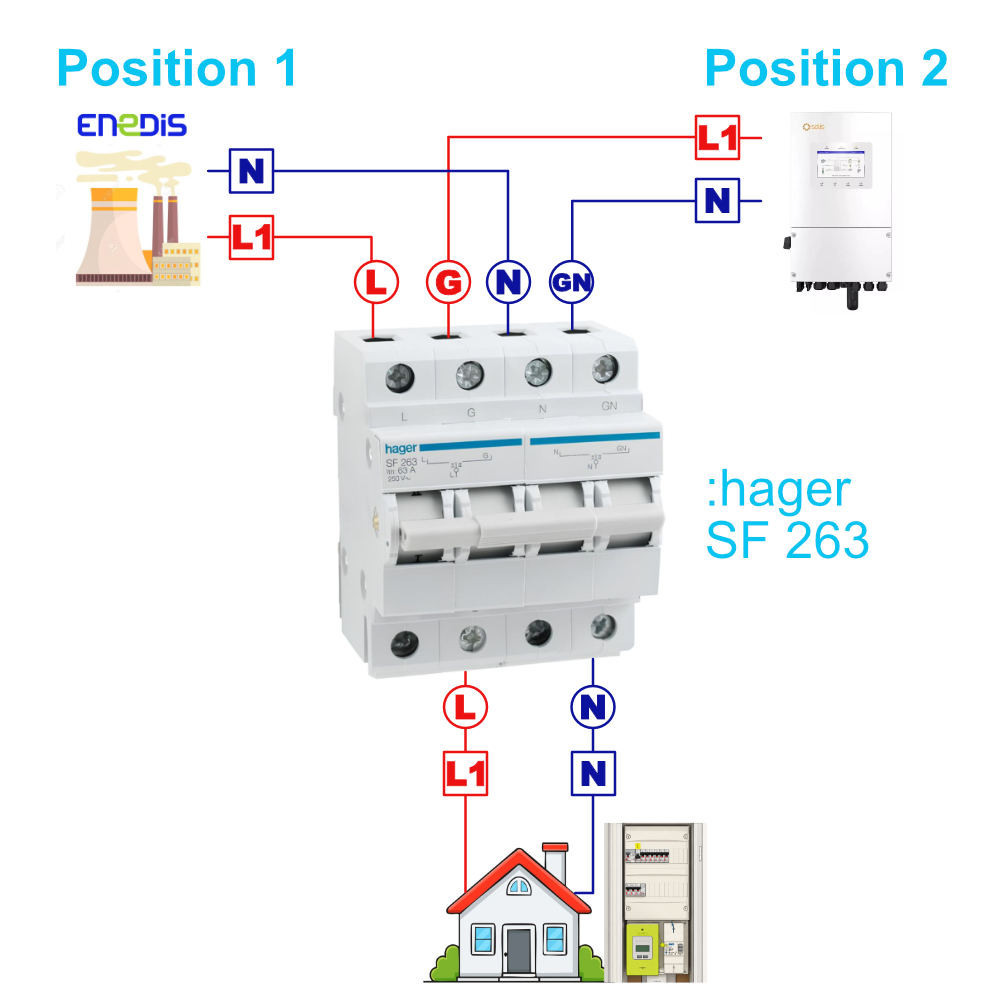

Schéma de raccordement monophasé (63 A)
Schéma de raccordement triphasé (40 A)

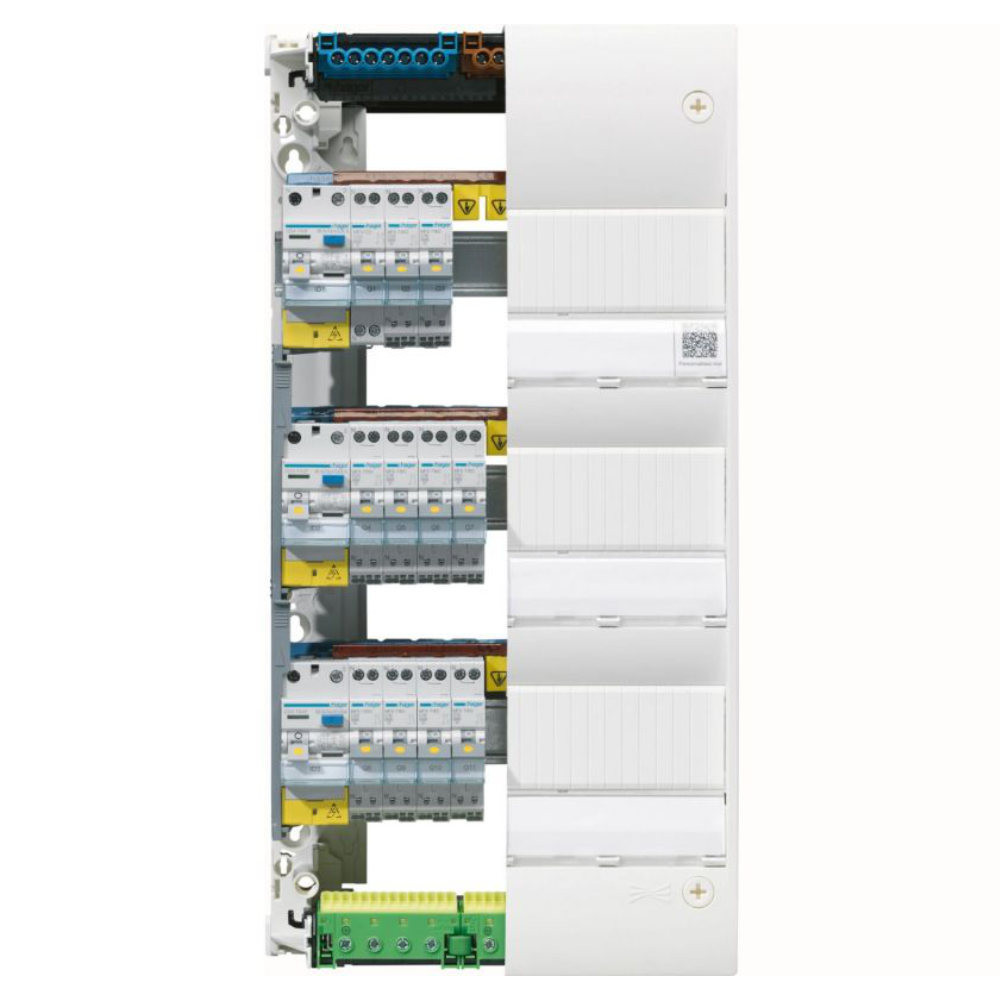

Une conception modulaire pour une intégration dans le tableau électrique
Les inverseurs Hager sont des appareils modulaires conçus pour être intégrés dans un tableau électrique adapté. Leur largeur correspond à quatre modules DIN, ce qui permet d'anticiper l'espace nécessaire dans le coffret.
La commande manuelle I-0-II permet de visualiser la source sélectionnée. Le changement d'alimentation reste volontaire et nécessite une intervention sur le levier.
Ces appareils ne remplacent pas les disjoncteurs et les protections différentielles de l'installation. Le choix du calibre, la section des conducteurs, le raccordement et les protections associées doivent être déterminés en fonction des caractéristiques de chaque source et des circuits alimentés.
À quoi sert un inverseur de source manuel Hager ?
+Un inverseur de source manuel permet de choisir entre deux alimentations électriques pour un même circuit. Les positions I et II correspondent aux deux sources, tandis que la position 0 coupe l'alimentation. Le changement de source s'effectue manuellement à l'aide du levier.
Quelle différence entre l'inverseur de source Hager monophasé et triphasé ?
+La version monophasée possède deux pôles et supporte un courant nominal de 63 A sous 230 V AC. La version triphasée dispose de quatre pôles et supporte 40 A sous 400 V AC. Le choix dépend du type de réseau électrique et du schéma de raccordement de l'installation.
Peut-on utiliser un inverseur de source Hager avec des panneaux solaires ?
+Oui, dans une installation photovoltaïque disposant d'une alimentation de secours compatible, un inverseur peut servir à sélectionner manuellement la source alimentant certains circuits. Il faut toutefois disposer d'un onduleur prévu pour fournir une alimentation de secours indépendante du réseau. Le raccordement doit être conçu pour empêcher tout retour de tension vers le réseau public.
620400
100 Produits
Fiche technique
- Type de courant
- Alternatif - AC
- Courant de sortie nominale (A)
- 40/63
- Tension (V)
- 230/400
- Indice de protection
- IP20
- Couleur
- Blanc
- Garantie
- 2 ans
- Type de connexion
- À vis
