Coffret AC monophasé - 6kW - avec Q relais précâblé
Le coffret AC mono 6kW avec Q relais précâblé est conçu pour sécuriser et optimiser votre installation photovoltaïque.
Il dispose de 2 entrées pour raccorder vos onduleurs et 1 sortie pour l’injection d’énergie. Équipé de 2 relais Q, il permet une gestion efficace de la production et une protection renforcée contre les surtensions.
- 2 entrées 20A avec Relais Q de découplage préinstallés
- Coffret IP65 – porte transparente réversible en ABS.
- Protection onduleur : 2x Disjoncteur 1P+N 20A, 1x Inter-différentiel 2P 40A 30mA
- Parafoudre Type II, 230V, ln 5kA, Imax 15kA
- Câblage : Ensemble en HO7VK, Raccordement direct.
- Poids : 5 kg
- Dimensions : 400 mm x 300 mm x 100 mm
L'apparence physique du produit peut varier. Les photos sont non contractuelles.
Technideal
Coffret AC monophasé - 6kW - avec Q relais précâblé
Le coffret AC mono 6kW avec Q relais précâblé est conçu pour sécuriser et optimiser votre installation photovoltaïque.
Il dispose de 2 entrées pour raccorder vos onduleurs et 1 sortie pour l’injection d’énergie. Équipé de 2 relais Q, il permet une gestion efficace de la production et une protection renforcée contre les surtensions.
- 2 entrées 20A avec Relais Q de découplage préinstallés
- Coffret IP65 – porte transparente réversible en ABS.
- Protection onduleur : 2x Disjoncteur 1P+N 20A, 1x Inter-différentiel 2P 40A 30mA
- Parafoudre Type II, 230V, ln 5kA, Imax 15kA
- Câblage : Ensemble en HO7VK, Raccordement direct.
- Poids : 5 kg
- Dimensions : 400 mm x 300 mm x 100 mm
L'apparence physique du produit peut varier. Les photos sont non contractuelles.
Coffret de protection AC monophasé 6kW avec relais Q précâblé
Ce coffret AC précâblé permet le raccordement conforme à la norme UTE C15-712-1 de micro-onduleurs monophasés dans une installation photovoltaïque destinée à l’autoconsommation avec revente de surplus (EDF OA – monophasé). Il est conçu pour une mise en service rapide et sécurisée.
Caractéristiques techniques principales :
- Coffret : 26 modules – IP65 – IK08, porte transparente ABS
- Protection onduleur :
- 2 x Disjoncteurs 1P+N 20A – courbe C – pouvoir de coupure 6kA
- 2 x Interrupteurs différentiels 2P 25A 30mA – Type A immunisé
- 1 x Interrupteur général 2P 63A
- Alimentation Passerelle :
- Disjoncteur 1P+N 20A – courbe C – 6kA
- Parafoudre type II :
- Monophasé 230V – In 5kA – Imax 15kA
- Conforme NF EN 61643-11, régime TT/TN
- Protection parafoudre - Disjoncteur 1P+N 20A – courbe C – 6kA
- Accessoires fournis :
- Câblage HO7VK
- Borniers IP2X clipsables haut/bas
- Presse-étoupes

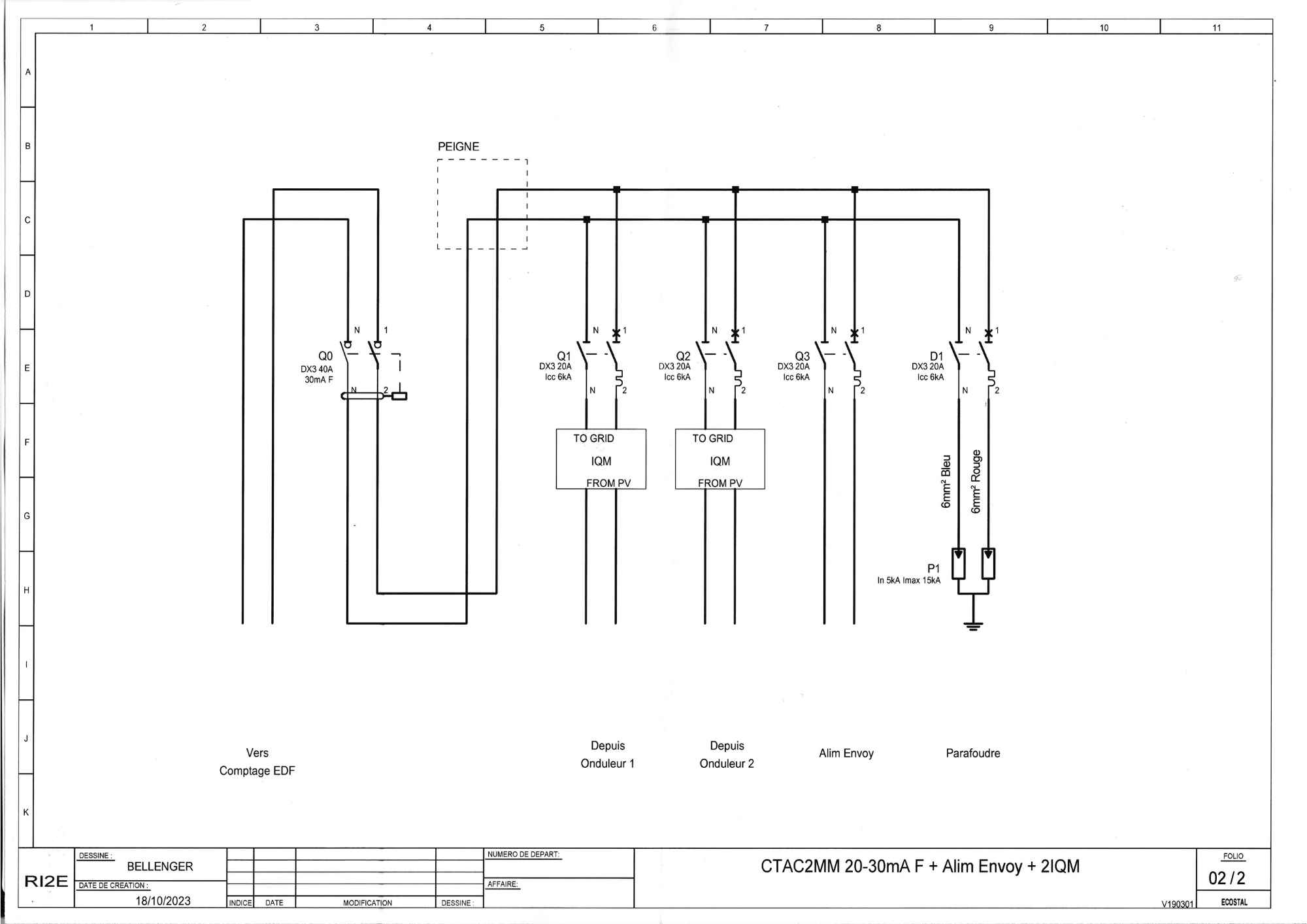

- Schéma électrique + étiquetage UTE C15-712-1
- Dimensions : 400 x 300 x 100 mm – Poids : ~5 kg
Avantages :
- Facilité de mise en œuvre grâce au câblage réalisé
- Conforme aux normes françaises pour installations solaires
- Sécurité et fiabilité des composants sélectionnés
- Prêt à l’emploi avec documentation complète incluse
850022
12 Produits
Fiche technique
- Poids (Kg)
- 5
- Largeur (mm)
- 563
- hauteur (mm)
- 326
- Indice de protection
- IP65
- Profondeur (mm)
- 150
Télécharger
- les instructions du fabricant indiquent que l'onduleur assure au moins une séparation galvanique entre le côté courant alternatif et le côté courant continu, ou
- l'installation assure au moins une séparation galvanique entre l'onduleur et le DDR par séparation des enroulements du transformateur, ou
- l'onduleur est conforme à l'IEC 62109-1 et les instructions du fabricant n'exigent pas l'utilisation d'un DDR de type B, auquel cas, le type de DDR doit être conforme aux instructions du fabricant.
Dans quel cas dois-je utiliser un coffret de protection AC avec un différentiel type B, ou plus communément appelé coffret AC Type B?
Dans certains cas, sur les installations solaires photovoltaïques disposant d'un stockage sur batteries, les coffrets AC doivent être de type B.
On résume souvent cela en indiquant que cela dépend de la présence ou non d'une isolation galvanique au niveau de l'onduleur. Ce n'est pas tout à fait exact. Voici les conditions exactes.
D'après la norme NF EN 62423, section 712.530.3.101 "Dispositifs à courant différentiel résiduel (DDR)"
Lorsqu'un DDR est utilisé pour la protection du circuit d'alimentation PV en courant alternatif, il doit être du type B, conforme à l'IEC 62423, à moins que:
Par exemple les onduleurs hybrides Solis monophasés (série S5) bénéficient d'une isolation galvanique et ne nécessitent donc pas de DDR de type B.
Les onduleur hybride triphasés de la marque Solis ne bénéficient pas d'une isolation galvanique, mais ils répondent à la norme IEC 62109, comme en atteste la fiche technique, dont voici un extrait:
Par ailleurs vous pouvez consulter les recommandations de solis pour le choix du différentiel (DDR)
