Patte de fixation pour bac acier

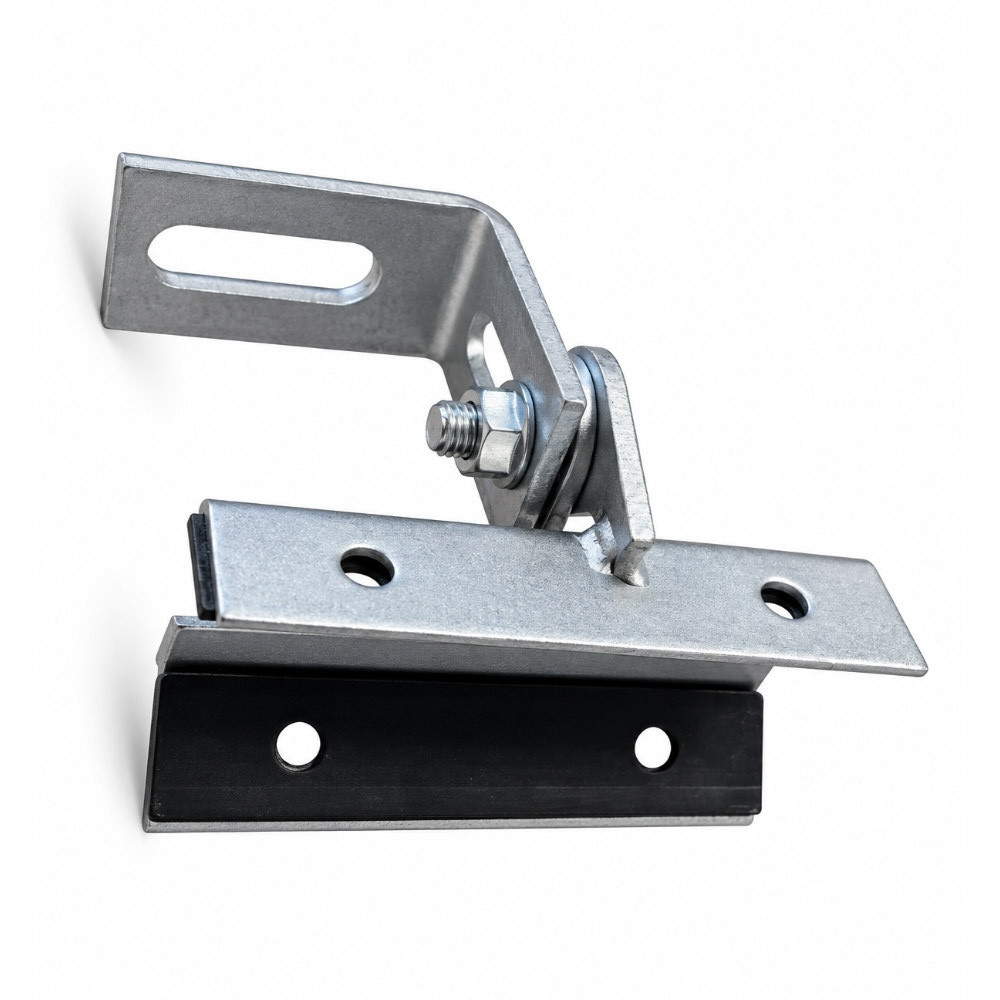

Cette patte de fixation réglable pour bac acier permet de créer un point d'ancrage solide entre la couverture et le profilé supportant les panneaux photovoltaïques. Sa plage de réglage de 55 à 115 mm facilite l'adaptation de la position du rail, tandis que sa fabrication en acier inoxydable lui apporte une bonne résistance aux conditions extérieures.
- Utilisation : fixation de panneaux photovoltaïques sur bac acier
- Réglage : de 55 à 115 mm
- Matériau : acier inoxydable H17
- Fixation sur la toiture : par vis autoforeuses
- Fixation du profilé : par boulon métrique et écrou à embase crantée
- Orientation des panneaux : portrait ou paysage
- Atout : montage simple et rapide
- Résistance : adaptée à une utilisation extérieure
Patte de fixation pour bac acier
Cette patte de fixation réglable pour bac acier permet de créer un point d'ancrage solide entre la couverture et le profilé supportant les panneaux photovoltaïques. Sa plage de réglage de 55 à 115 mm facilite l'adaptation de la position du rail, tandis que sa fabrication en acier inoxydable lui apporte une bonne résistance aux conditions extérieures.
- Utilisation : fixation de panneaux photovoltaïques sur bac acier
- Réglage : de 55 à 115 mm
- Matériau : acier inoxydable H17
- Fixation sur la toiture : par vis autoforeuses
- Fixation du profilé : par boulon métrique et écrou à embase crantée
- Orientation des panneaux : portrait ou paysage
- Atout : montage simple et rapide
- Résistance : adaptée à une utilisation extérieure
Une patte réglable pour fixer les panneaux solaires sur bac acier

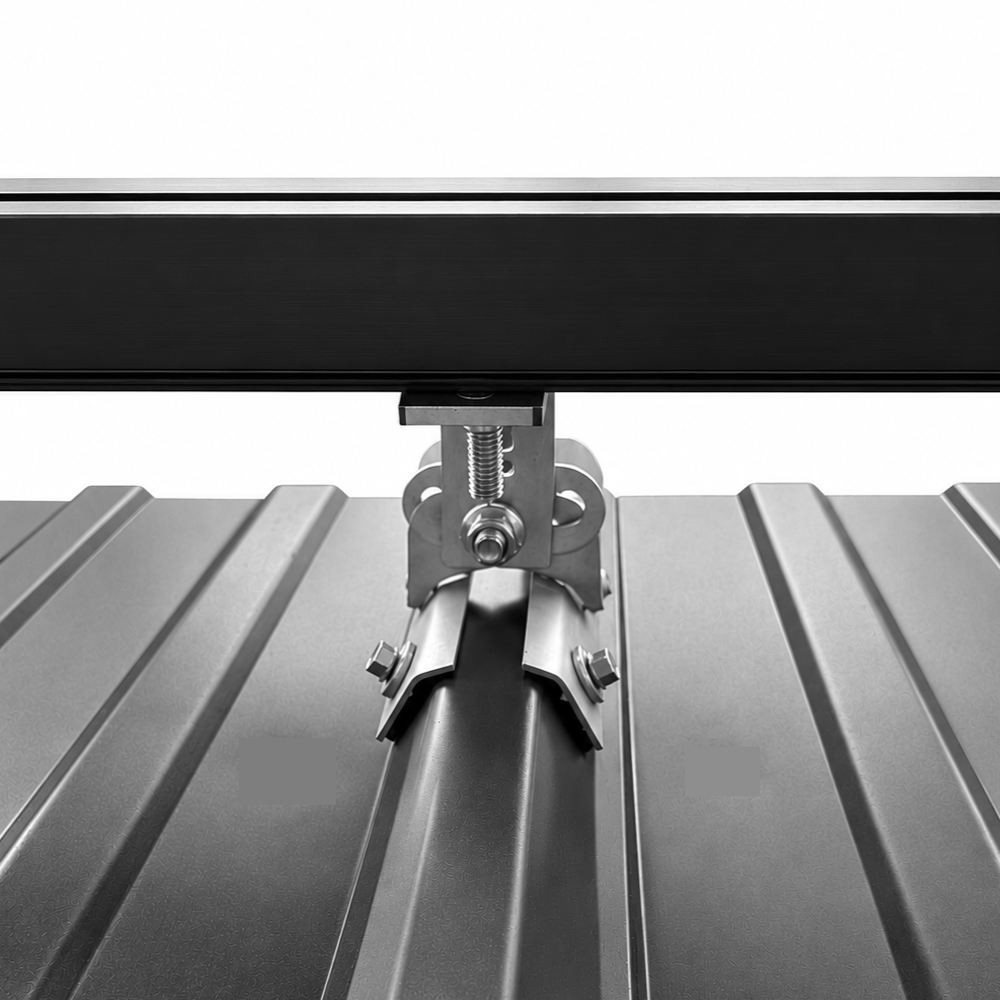

Cette patte constitue le point de liaison entre la couverture en bac acier et le profilé sur lequel viennent ensuite se fixer les panneaux photovoltaïques. Elle permet ainsi de réaliser progressivement la structure nécessaire à l'installation du nombre de panneaux souhaité.

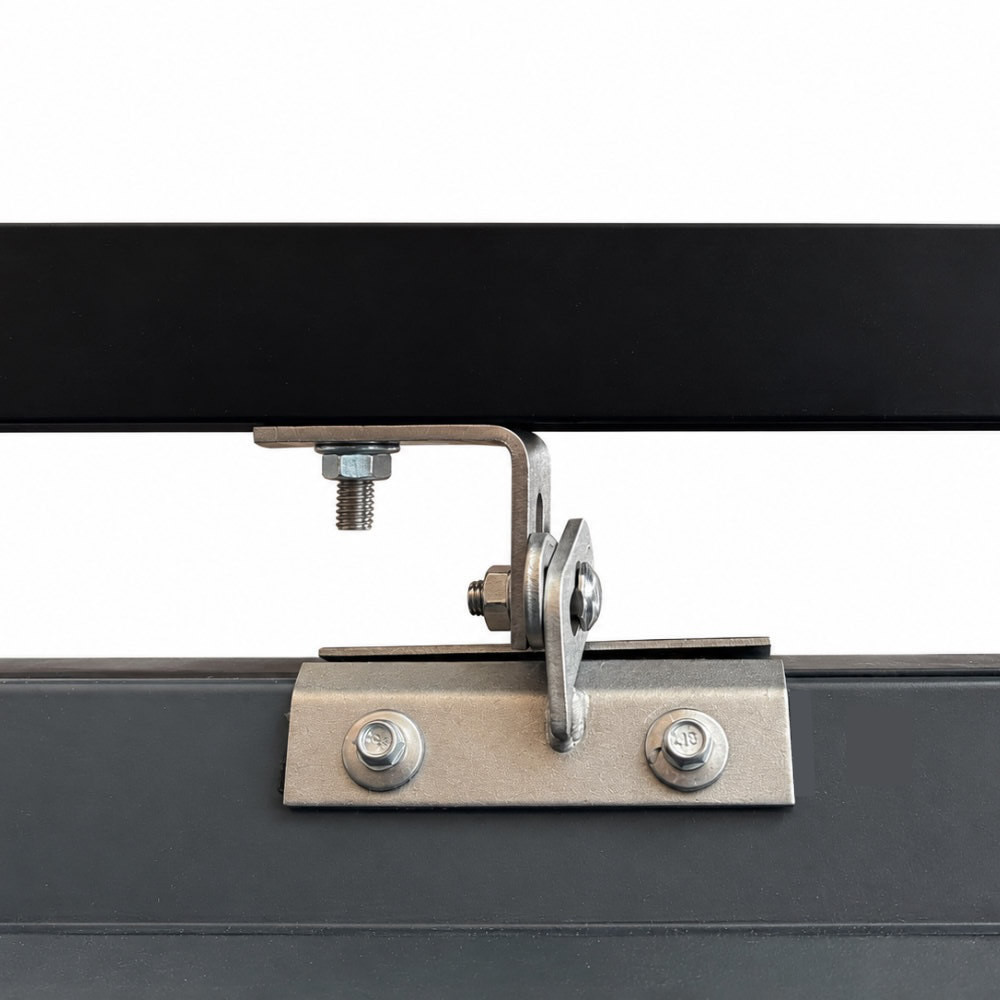

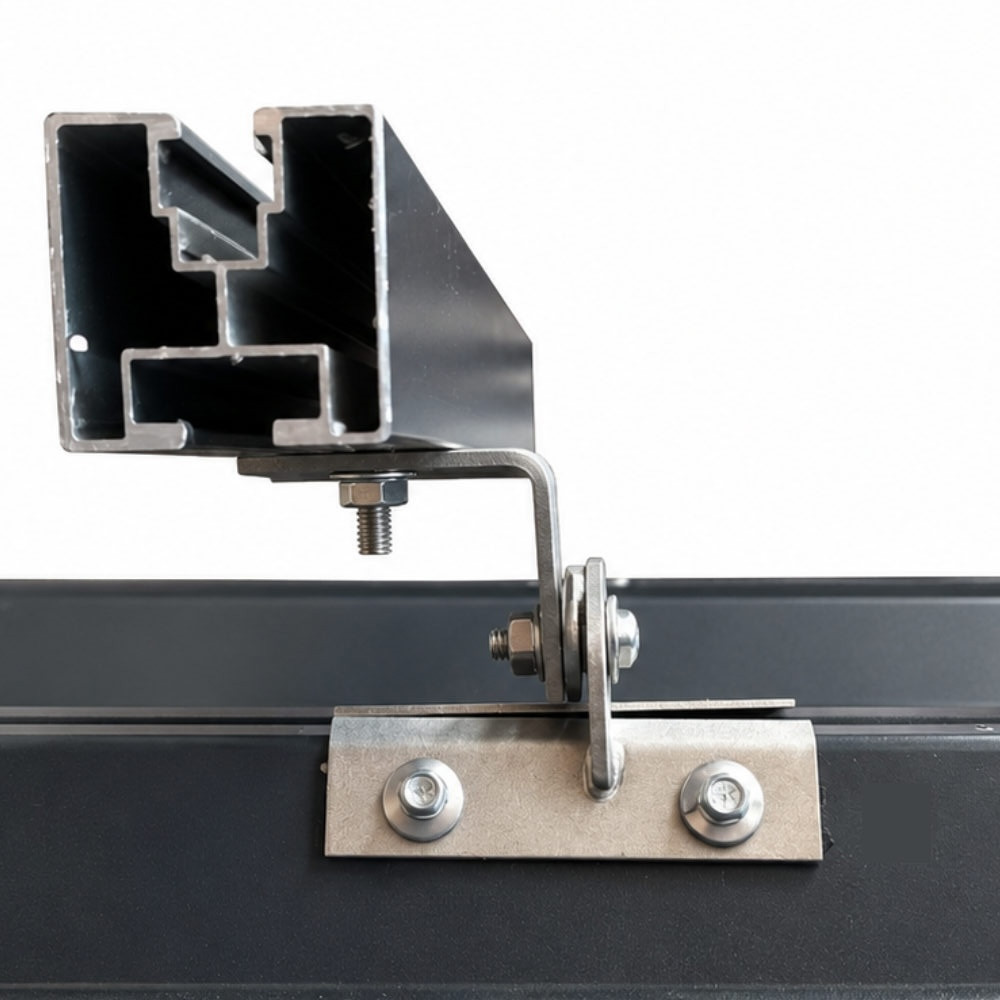

La patte est fixée directement sur la couverture à l'aide de vis autoforeuses. Le profilé photovoltaïque vient ensuite se fixer sur la partie supérieure de la patte à l'aide d'un boulon métrique et d'un écrou à embase crantée. Elle s'intègre ainsi facilement à une installation utilisant une fixation panneau solaire bac acier.
Un réglage de 55 à 115 mm pour positionner le profilé
La conception réglable de la patte permet d'obtenir une plage comprise entre 55 et 115 mm. Ce réglage facilite le positionnement du profilé par rapport à la couverture et permet d'ajuster la structure lors du montage.
Une fois les pattes installées et les profilés correctement positionnés, les panneaux sont maintenus sur les rails à l'aide des brides de fixation adaptées. Le système permet une pose des modules photovoltaïques aussi bien en orientation verticale qu'horizontale.
Une fixation en acier inoxydable adaptée à l'extérieur
Fabriquée en acier inoxydable H17, cette patte est prévue pour une utilisation en extérieur et présente une bonne résistance à la corrosion. Le fabricant indique également une limite d'élasticité Re de 260 MPa.
Sa conception en fait un élément pratique pour compléter ou composer soi-même son système de fixation photovoltaïque. Retrouvez également nos autres accessoires de fixation pour compléter votre installation.
Le dimensionnement et le nombre de points de fixation doivent être adaptés à la toiture, à la structure photovoltaïque et aux contraintes réelles du site. Les valeurs communiquées par le fabricant ne remplacent pas la vérification des conditions réelles d'installation.
Comment installer la patte de fixation sur le bac acier ?

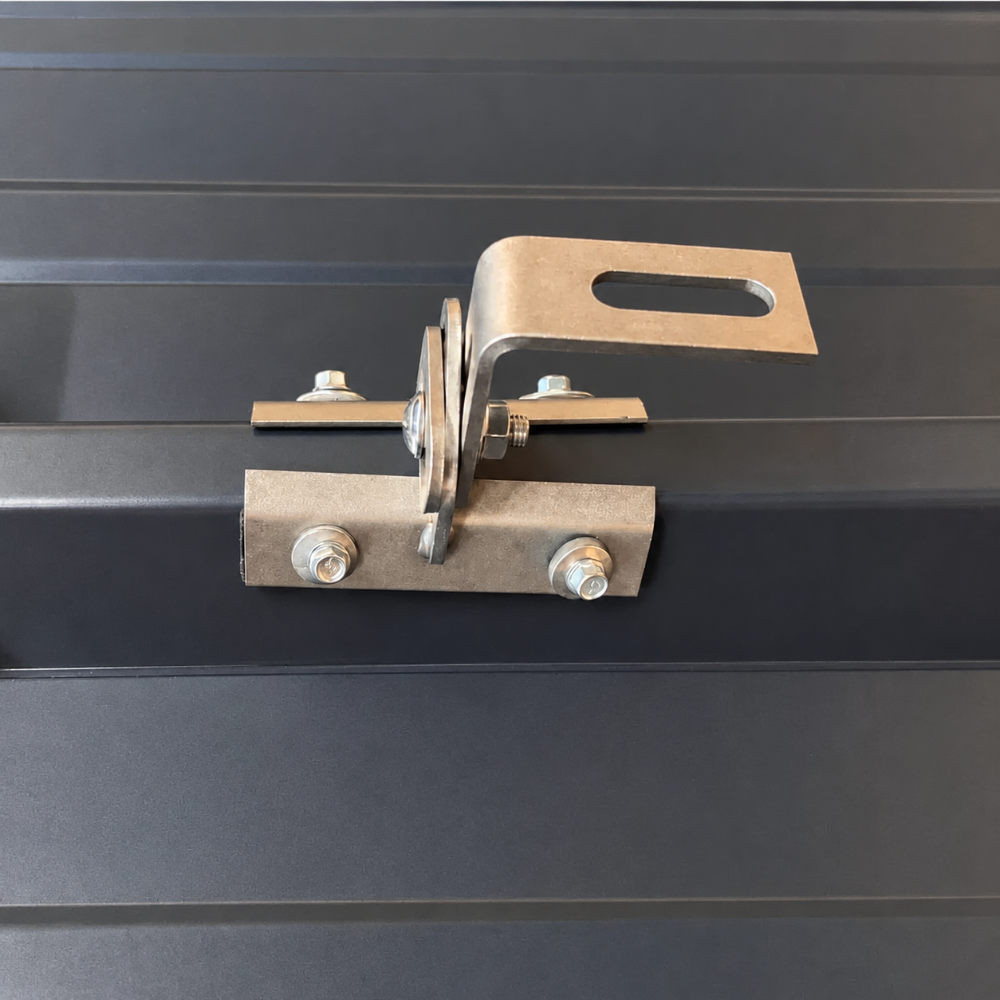

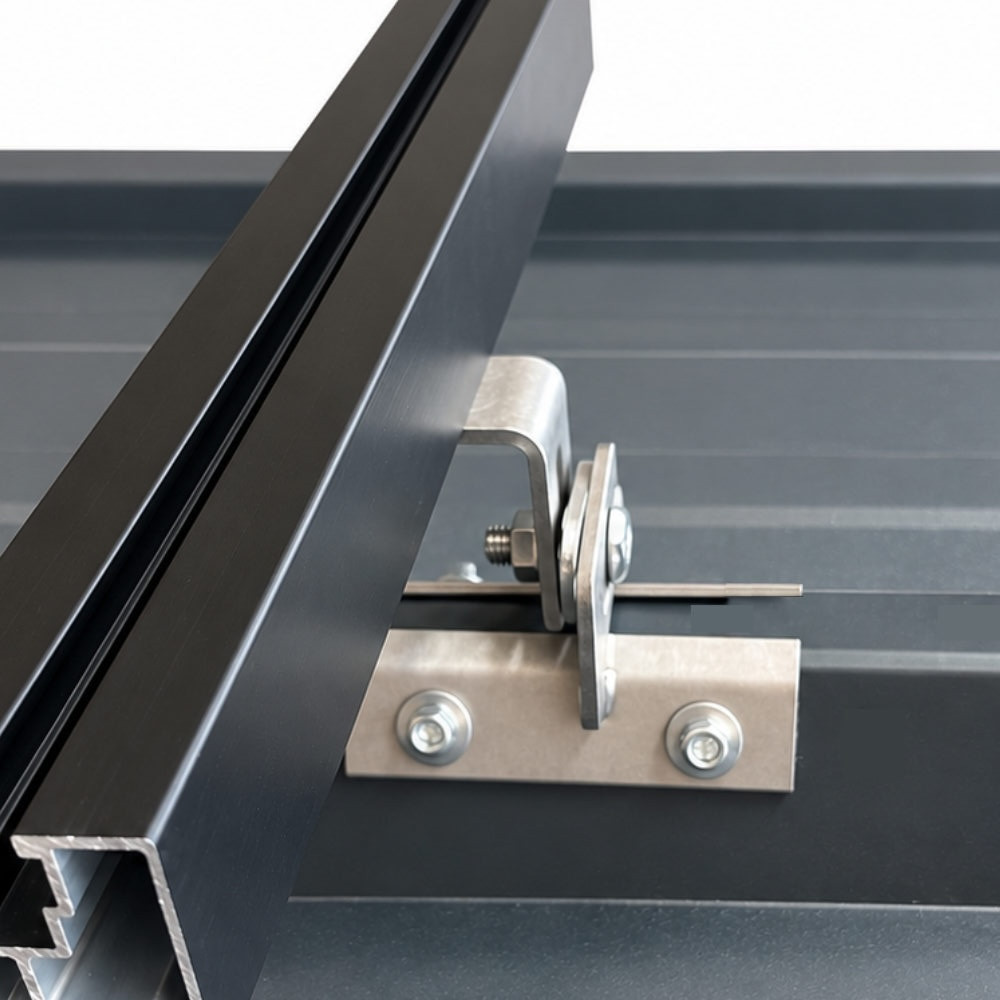

La patte est d'abord positionnée puis fixée sur la couverture à l'aide de vis autoforeuses adaptées. Le profilé photovoltaïque est ensuite installé sur la partie supérieure de la patte et maintenu à l'aide d'un boulon métrique et d'un écrou à embase crantée. Une fois les profilés en place, les panneaux peuvent être positionnés puis serrés à l'aide des brides de fixation.
Les dimensions de la patte de fixation sur bac acier
À quoi sert une patte de fixation pour bac acier ?
+Elle permet de créer le point de liaison entre la couverture et le profilé supportant les panneaux photovoltaïques. Le rail est fixé sur la partie supérieure de la patte.
Quelle est la plage de réglage de cette patte ?
+La patte dispose d'une plage de réglage comprise entre 55 et 115 mm, permettant d'ajuster la position du support lors du montage.
Peut-on installer les panneaux en portrait et en paysage ?
+Oui. Le système présenté par le fabricant permet d'installer les panneaux photovoltaïques aussi bien verticalement qu'horizontalement.
