Kit de fixation pour bacs acier - mini rails

Qu’est-ce que le kit de fixation pour bacs acier avec mini rails ?

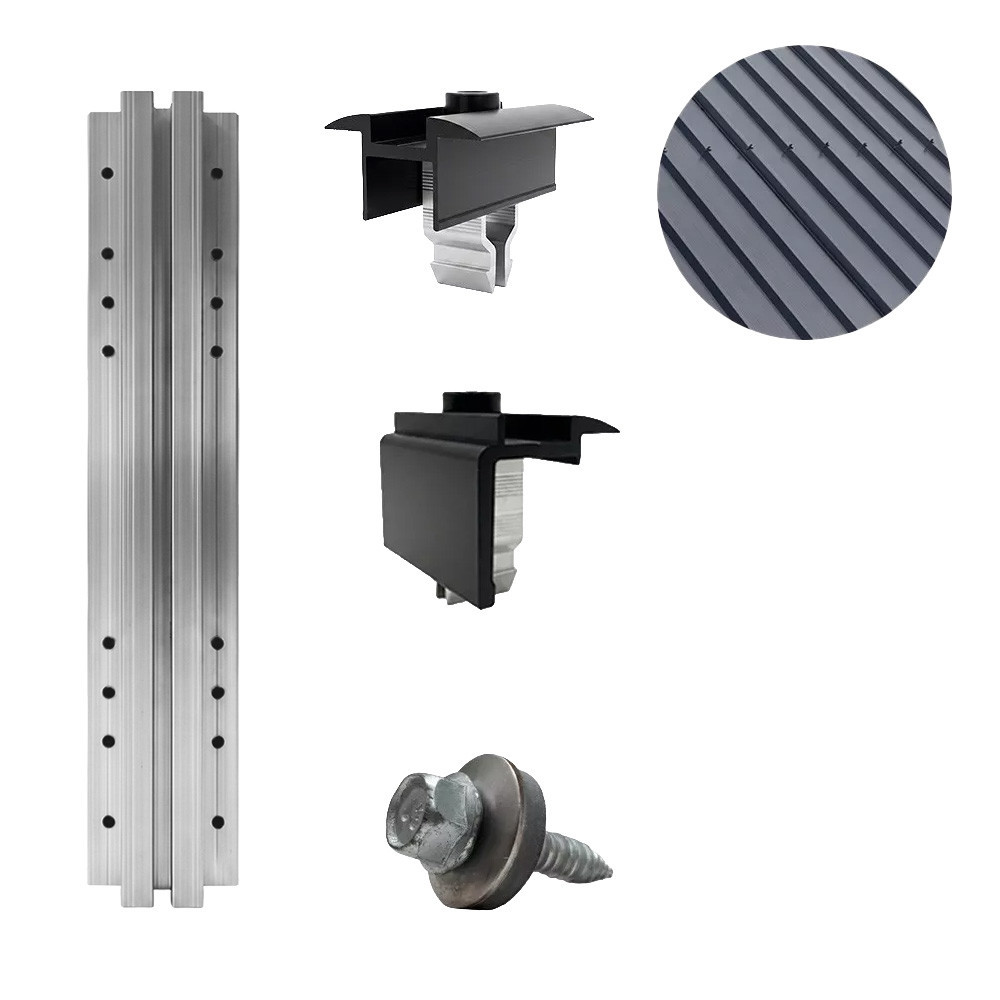

Le kit de fixation pour bacs acier avec mini rails regroupe les principaux composants nécessaires pour installer des panneaux solaires photovoltaïques sur une toiture en bac acier ou en tôle trapézoïdale. Il permet de fixer les modules en surimposition, directement au-dessus de la couverture métallique.

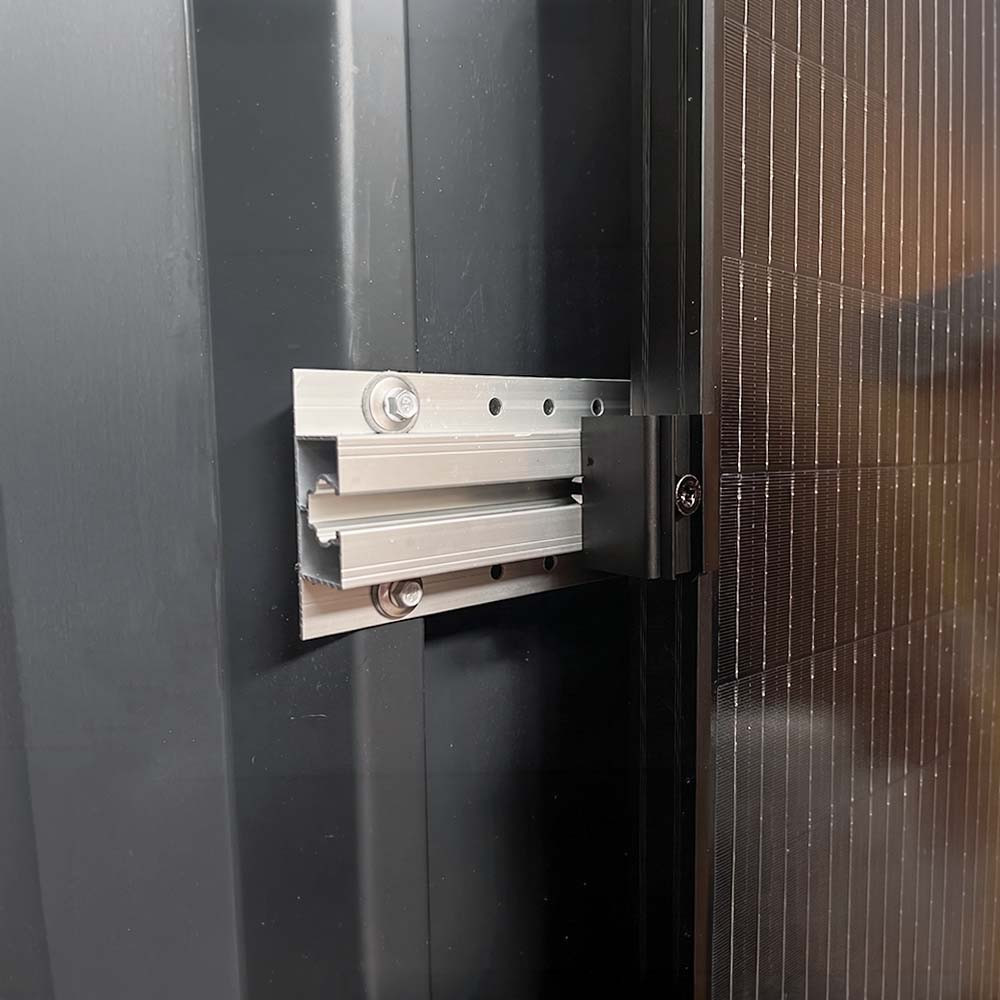

Le système repose sur des mini rails en aluminium de 395 mm, positionnés sur les nervures du bac acier au niveau des zones de serrage des panneaux. Les modules photovoltaïques sont ensuite maintenus sur les rails à l’aide de pinces centrales et de pinces latérales adaptées à leur cadre.

Contrairement à un système utilisant de longs rails continus, les mini rails sont installés uniquement aux endroits nécessaires sous les panneaux solaires. Cette conception réduit la quantité de profilés utilisée, facilite la manutention sur le toit et permet de créer une structure de fixation plus compacte.

Les vis autoforeuses fournies permettent de fixer les mini rails sur la couverture métallique. Elles sont munies de rondelles EPDM contribuant à préserver l’étanchéité autour des points de vissage. Les mini rails disposent également d’une membrane EPDM placée entre le profilé en aluminium et le bac acier.

Les caractéristiques du kit de fixation pour bacs acier avec mini rails

Le kit utilise des mini rails fabriqués en aluminium AL6005-T5. Ce matériau offre un bon compromis entre rigidité, légèreté et résistance aux conditions extérieures, tout en limitant la charge supplémentaire exercée sur la toiture.

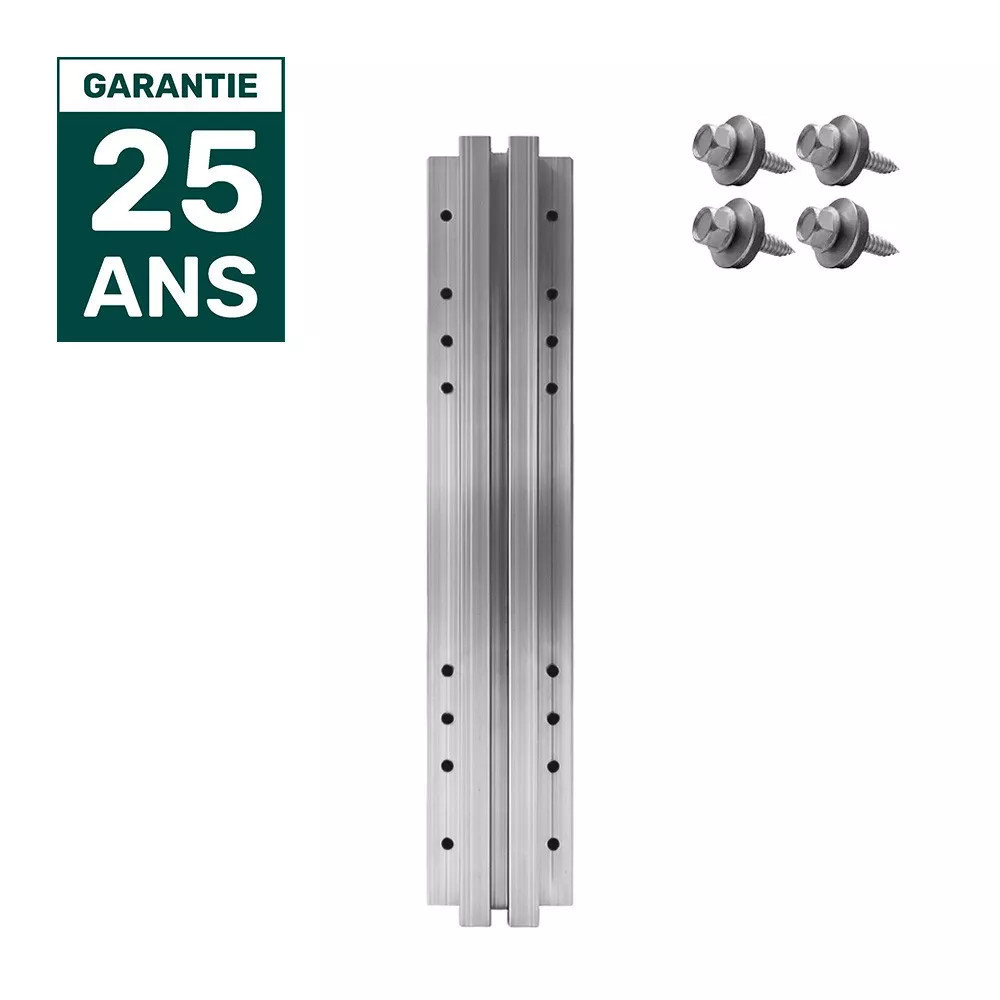

Chaque mini rail mesure 395 mm de longueur, 76,4 mm de largeur et 24,8 mm de hauteur. Son format court permet de positionner chaque point d’appui indépendamment, en fonction des nervures du bac acier et des zones de serrage autorisées sur le cadre des panneaux photovoltaïques.

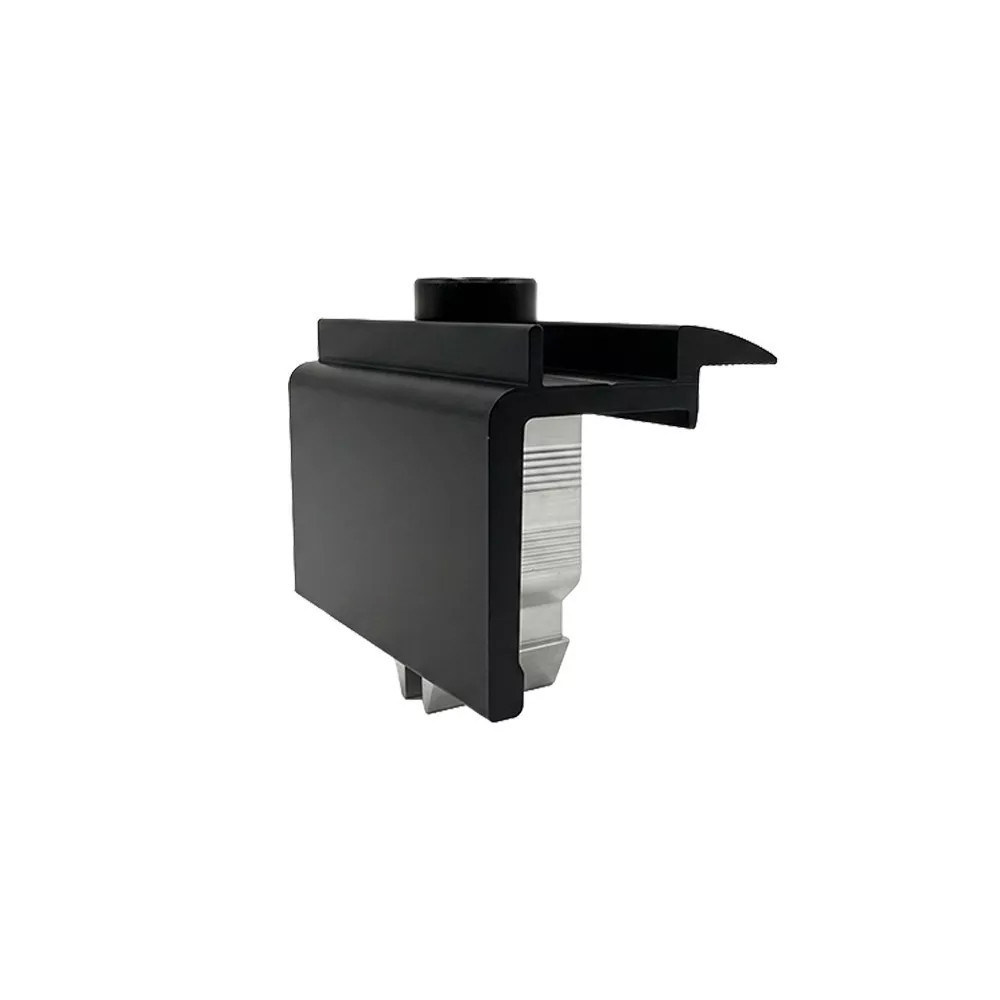

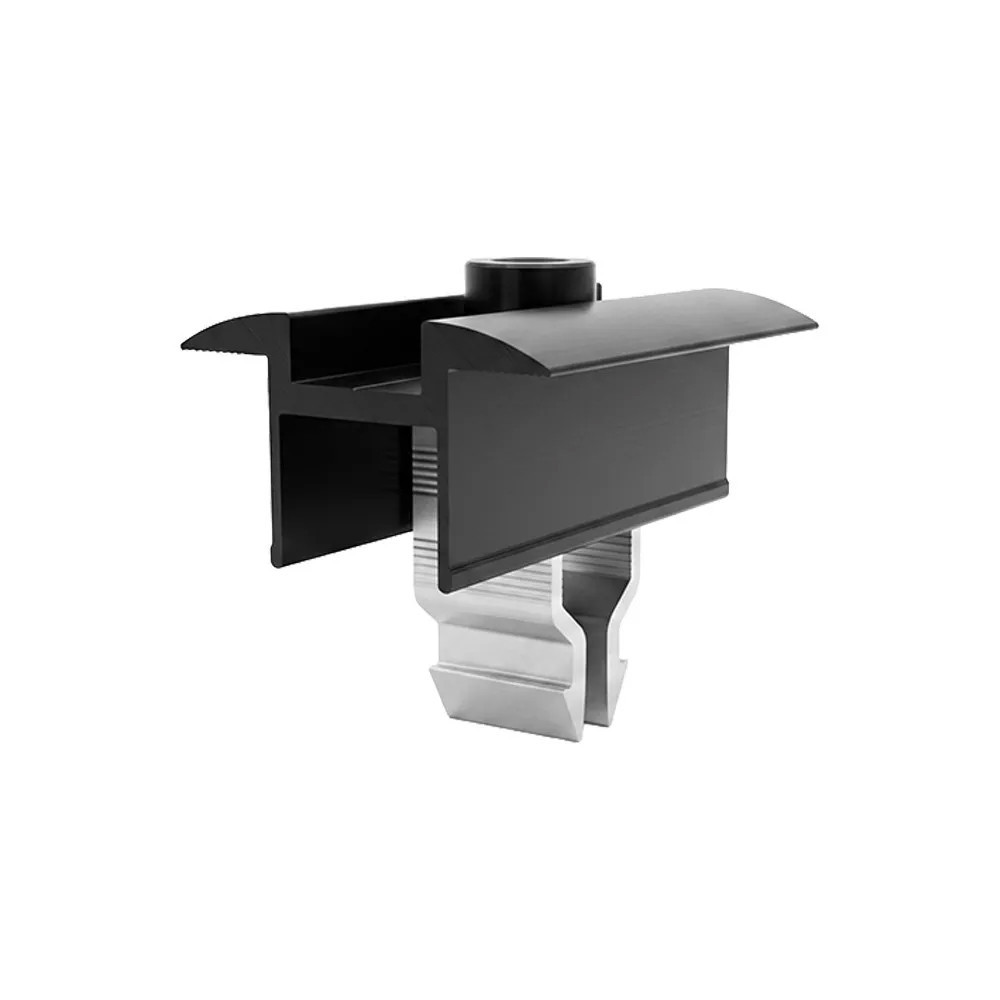

Les pinces centrales assurent la liaison entre deux panneaux adjacents, tandis que les pinces latérales maintiennent les modules situés aux extrémités de chaque rangée. Associées aux mini rails, elles permettent de maintenir les cadres des panneaux sur la structure de fixation.

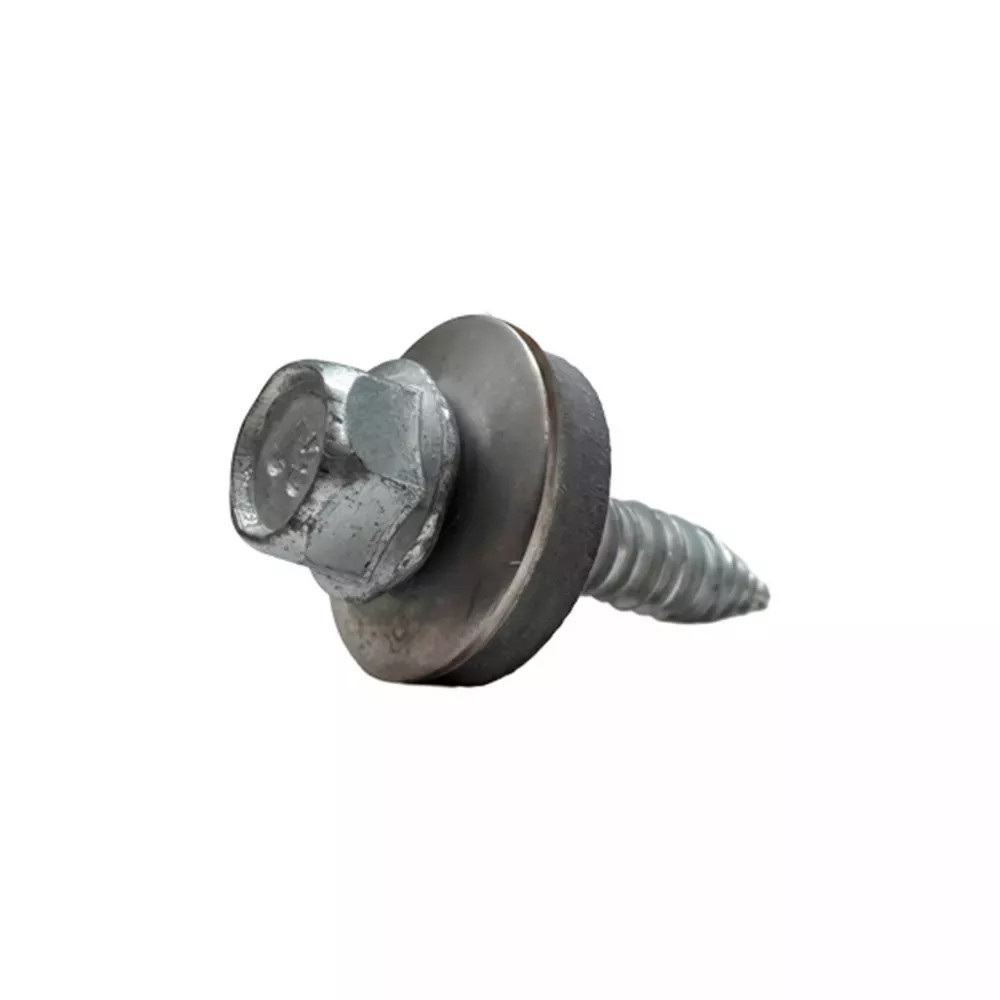

Les vis autoforeuses permettent une fixation directe dans la couverture métallique ou dans la structure porteuse, selon la configuration de la toiture. Leurs rondelles EPDM complètent la membrane présente sous les mini rails afin de contribuer à l’étanchéité du montage.

La composition détaillée du kit de fixation pour bacs acier avec mini rails

Les avantages du kit de fixation pour bacs acier avec mini rails

Le kit de fixation pour bacs acier avec mini rails permet de disposer des éléments nécessaires au maintien des panneaux photovoltaïques sans devoir sélectionner séparément chaque composant. Sa composition est adaptée au nombre de modules choisi, ce qui simplifie la préparation de l’installation.

• Faible poids ajouté à la couverture
• Mini rails faciles à transporter et à positionner
• Membranes et rondelles EPDM contribuant à l’étanchéité
• Maintien des panneaux par pinces centrales et latérales
• Installation discrète sous les modules photovoltaïques
• Maintenance facilitée grâce à des composants indépendants

Pourquoi choisir ce kit de fixation pour panneaux solaires sur bac acier ?

Choisir ce kit de fixation pour panneaux solaires sur bac acier permet de bénéficier d’une solution cohérente regroupant les mini rails, les pinces de maintien et les vis autoforeuses nécessaires à la pose. Les quantités sont définies en fonction de la configuration sélectionnée, afin de faciliter la préparation du chantier et de limiter les oublis de composants.

Ce kit est particulièrement adapté aux utilisateurs recherchant une structure légère et compacte. Les rails courts réduisent l’encombrement du système et permettent de concentrer les points de fixation sous les zones prévues par le fabricant des panneaux.

Il constitue également une solution intéressante pour les installations en autoconsommation réalisées sur un garage, un atelier, un hangar agricole ou une habitation équipée d’une couverture en tôle trapézoïdale.

Pour garantir la sécurité et la durabilité de l’installation, il reste indispensable de vérifier la compatibilité du kit avec le profil du bac acier, la structure du bâtiment, les dimensions des panneaux et les contraintes mécaniques du site. Le nombre et l’emplacement des points de fixation doivent respecter les recommandations techniques applicables au projet.
