Mini rail de fixation pour bacs acier

Qu’est-ce que le mini rail de fixation pour bacs acier ?

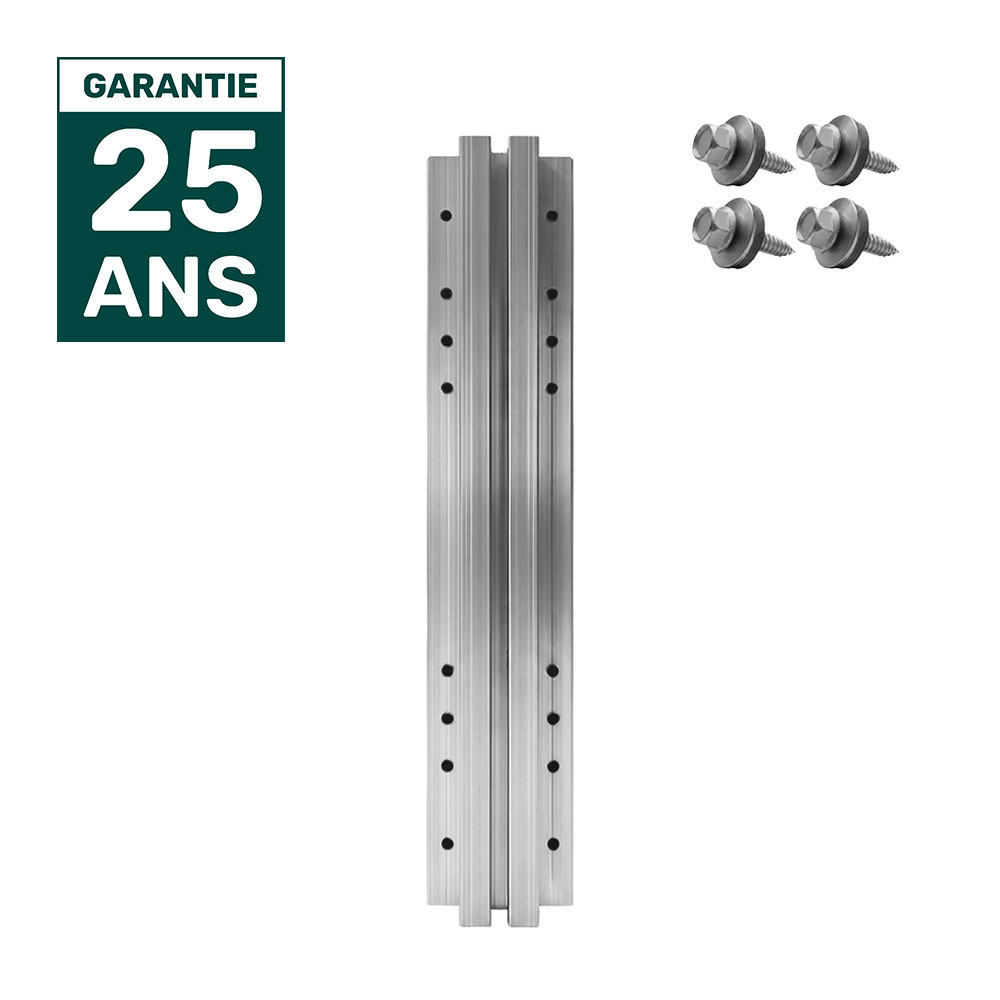

Le mini rail de fixation pour bacs acier est un profilé en aluminium conçu pour installer des panneaux solaires photovoltaïques sur une toiture métallique en tôle trapézoïdale. Placé directement sur les nervures du bac acier, il constitue le support sur lequel viennent se fixer les pinces centrales ou latérales maintenant le cadre des panneaux.

Avec sa longueur de 395 mm, ce rail court permet de créer un point d’appui localisé au niveau des zones de serrage du module photovoltaïque.

Le mini rail est équipé d’une membrane EPDM, positionnée entre le profilé et la couverture métallique. Elle contribue à protéger le bac acier et à préserver l’étanchéité au niveau des points de fixation.

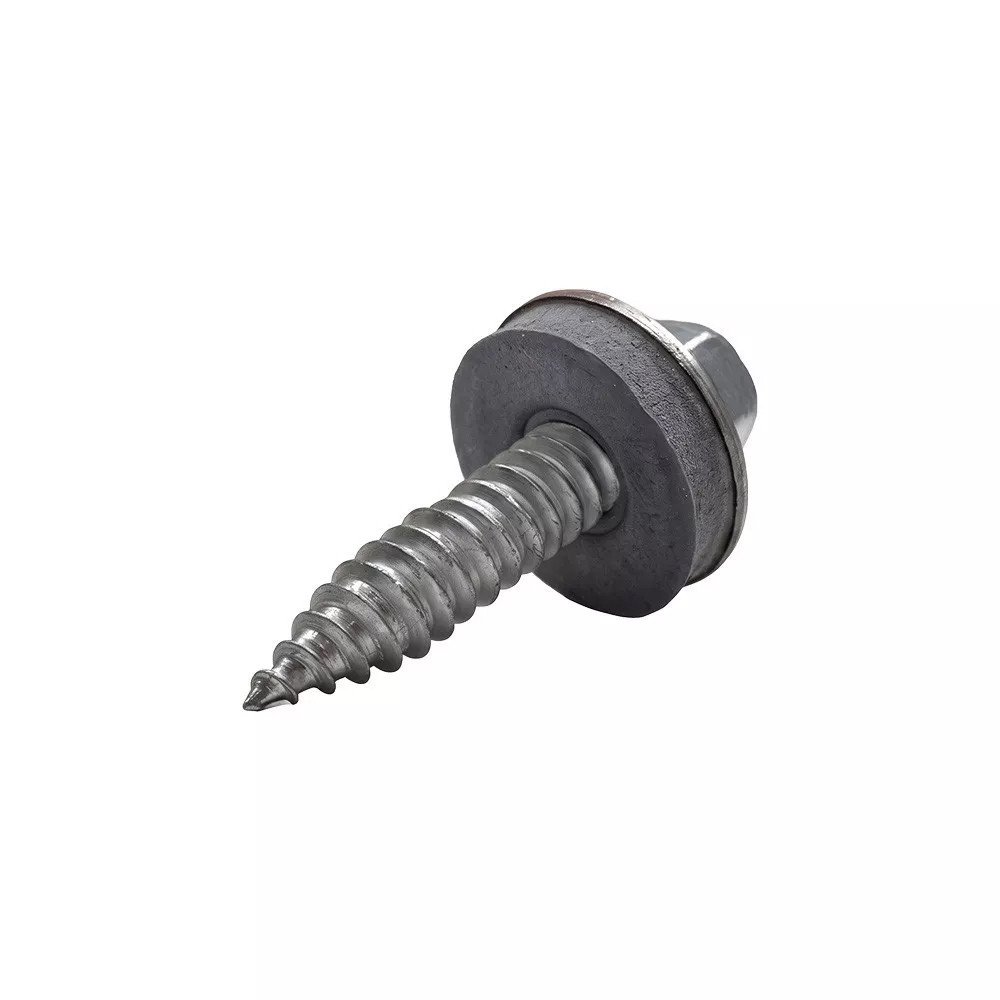

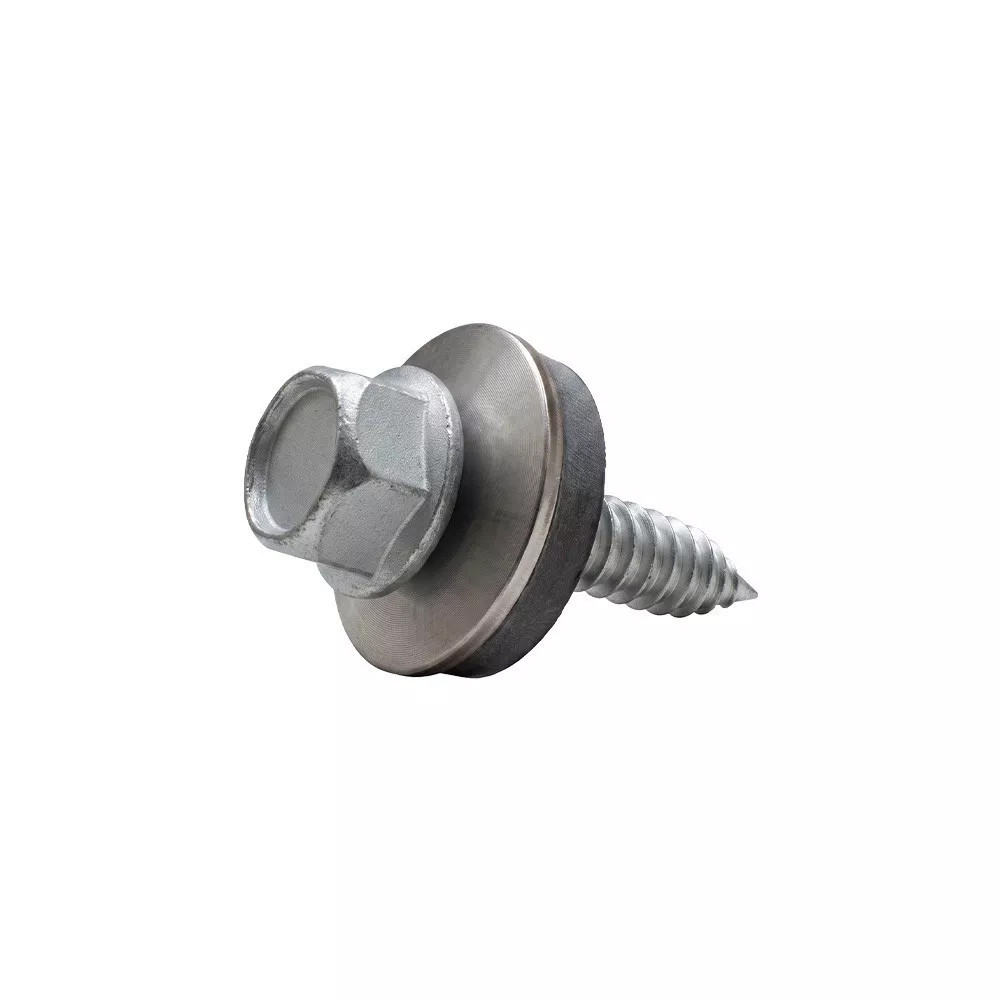

Pour faciliter son installation, le mini rail est livré avec 4 vis autoforeuses munies de rondelles EPDM d’étanchéité.

Ce mini rail convient principalement aux installations photovoltaïques en surimposition sur une toiture inclinée en bac acier ou en tôle trapézoïdale. Avant la pose, il est indispensable de vérifier la compatibilité du profil de la tôle, l’emplacement de la structure porteuse ainsi que les préconisations de fixation applicables au bâtiment.

Les caractéristiques du mini rail de fixation pour bacs acier

Le mini rail est fabriqué en aluminium AL6005-T5, un alliage adapté à la fabrication de profilés structurels légers et résistants. Sa conception en aluminium limite le poids ajouté sur la toiture tout en offrant un support rigide pour le maintien des panneaux photovoltaïques.

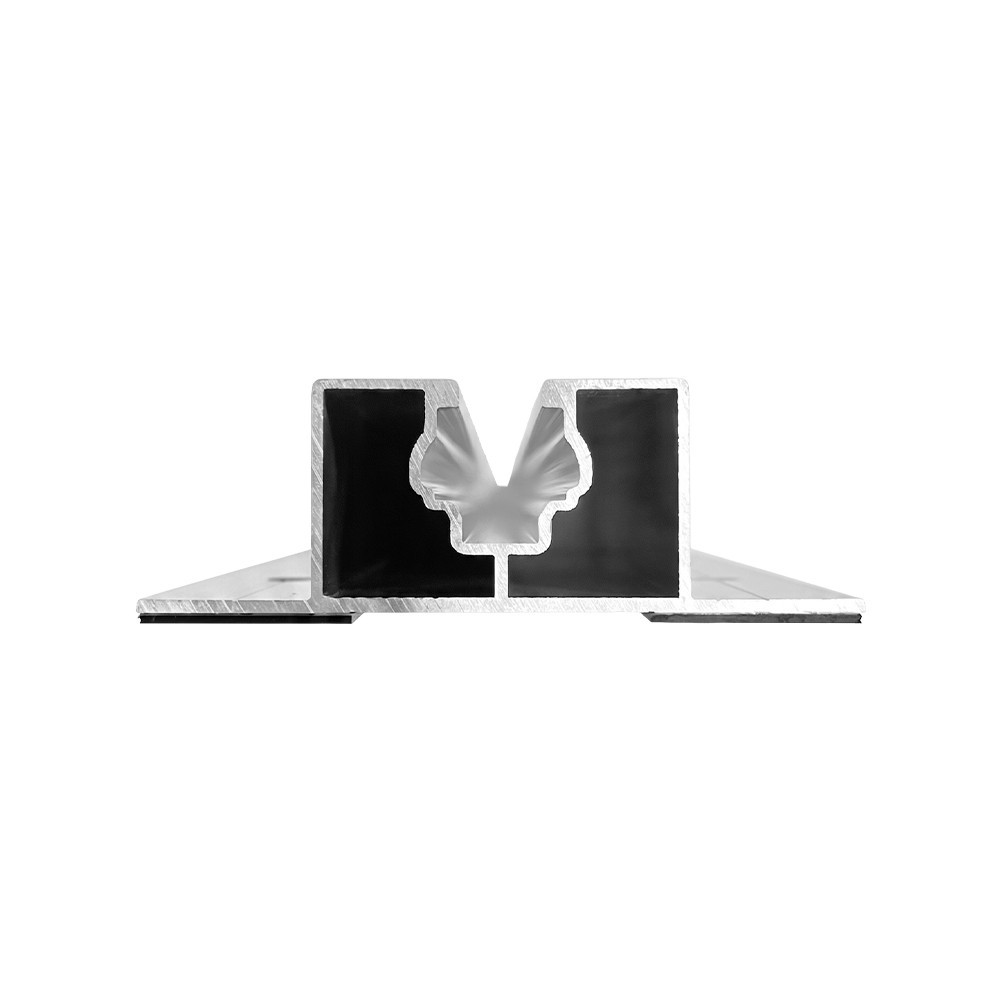

Ses dimensions sont de 395 mm de longueur, 76,4 mm de largeur et 24,8 mm de hauteur. Ce format permet de positionner les rails uniquement aux endroits nécessaires sous le cadre du panneau solaire. Chaque mini rail pèse environ 0,294 kg.

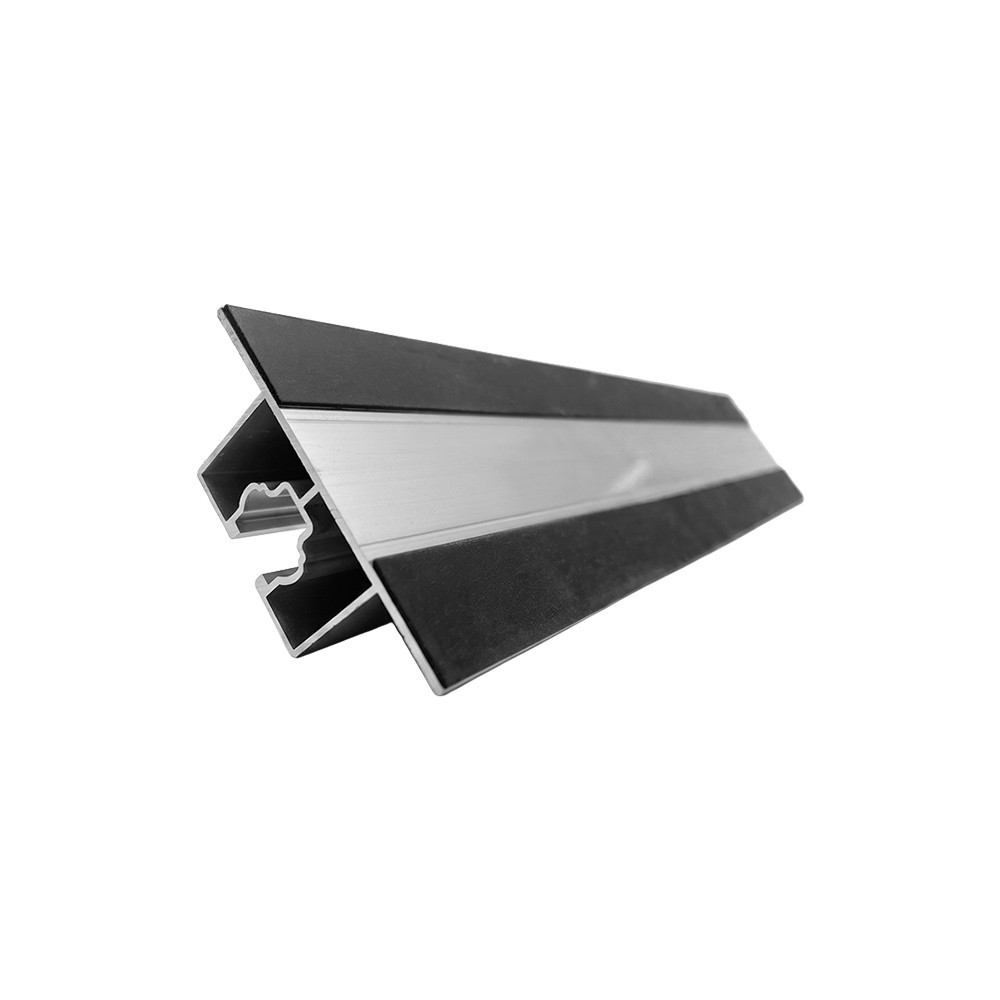

La membrane EPDM placée sous le rail forme une interface entre l’aluminium et la couverture métallique. Elle contribue à limiter les infiltrations au niveau des fixations et évite le contact direct du profilé avec le bac acier.

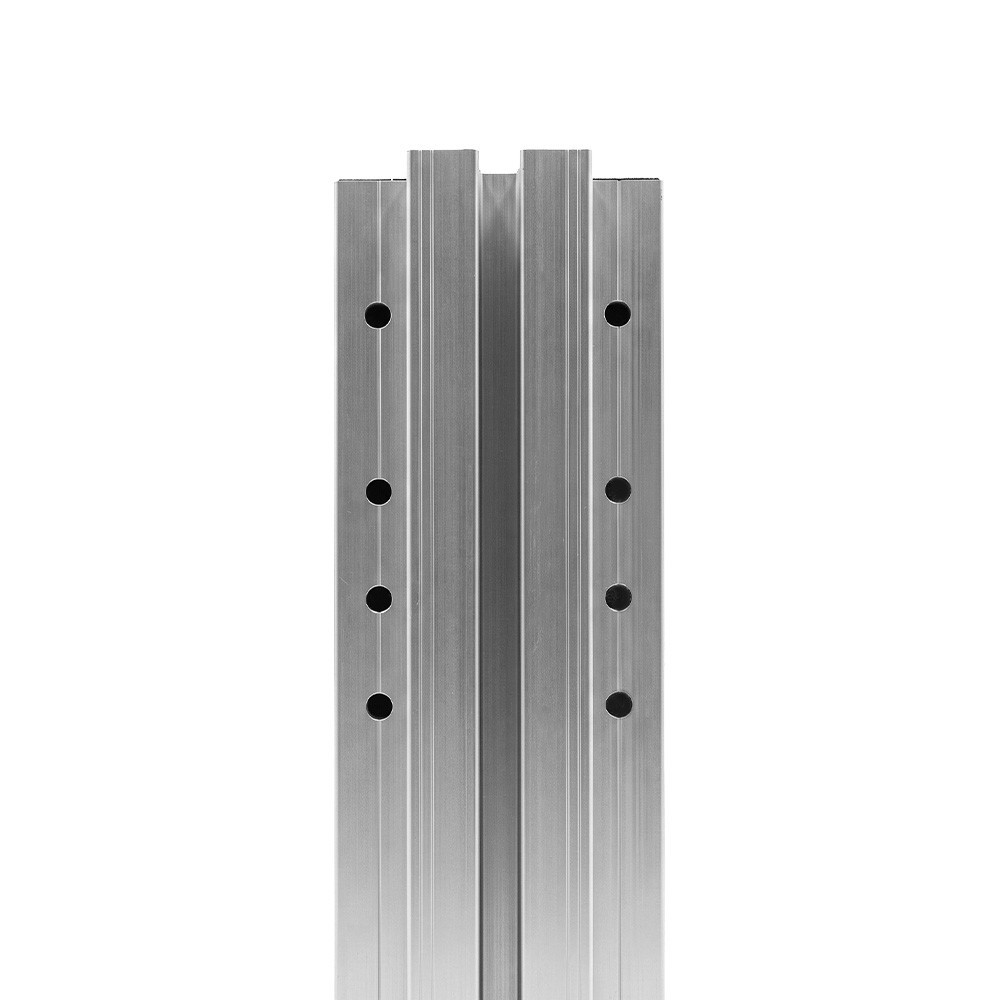

Le rail comporte plusieurs perçages permettant de répartir les points de fixation. Les 4 vis autoforeuses incluses sont équipées de rondelles EPDM afin de renforcer l’étanchéité autour des zones de vissage. Le mini rail est ensuite associé à des pinces de fixation compatibles pour maintenir correctement le cadre du panneau photovoltaïque.

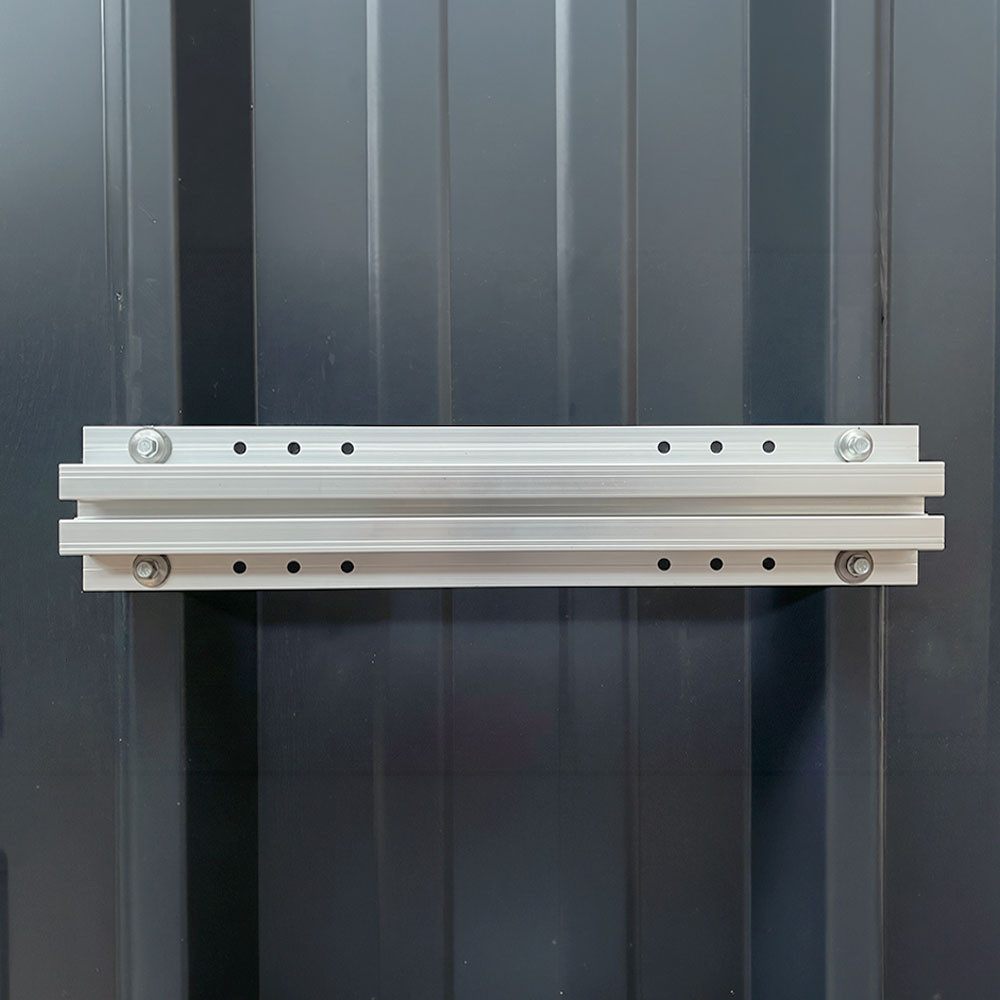

• Pose directe sur les nervures de la couverture métallique
• Compatible avec une installation photovoltaïque en surimposition

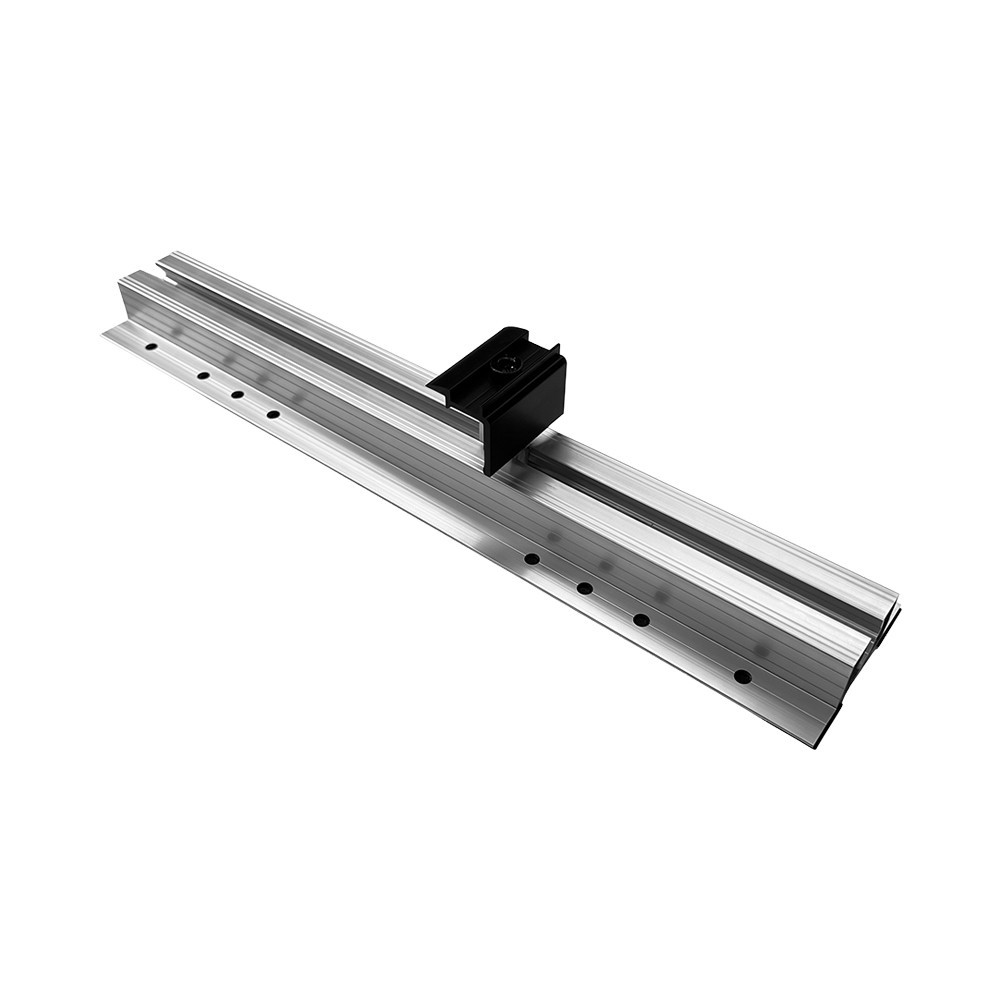

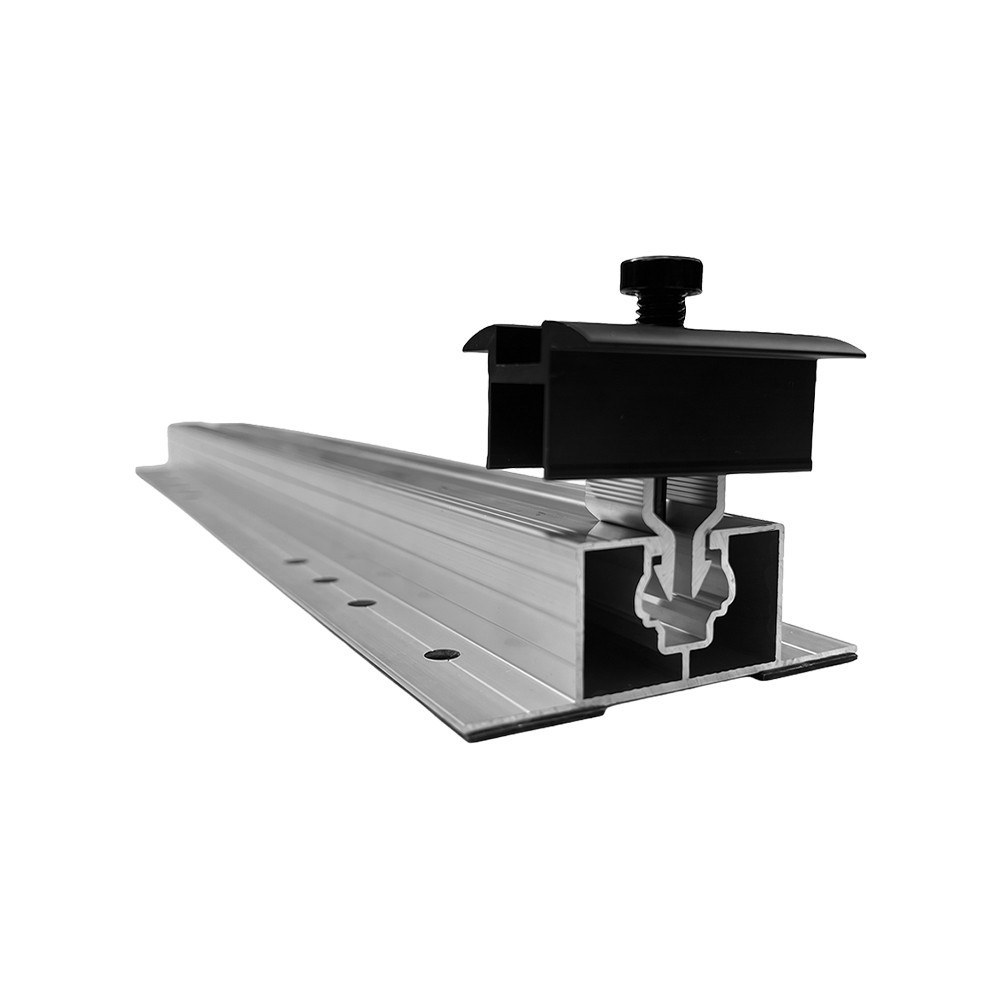

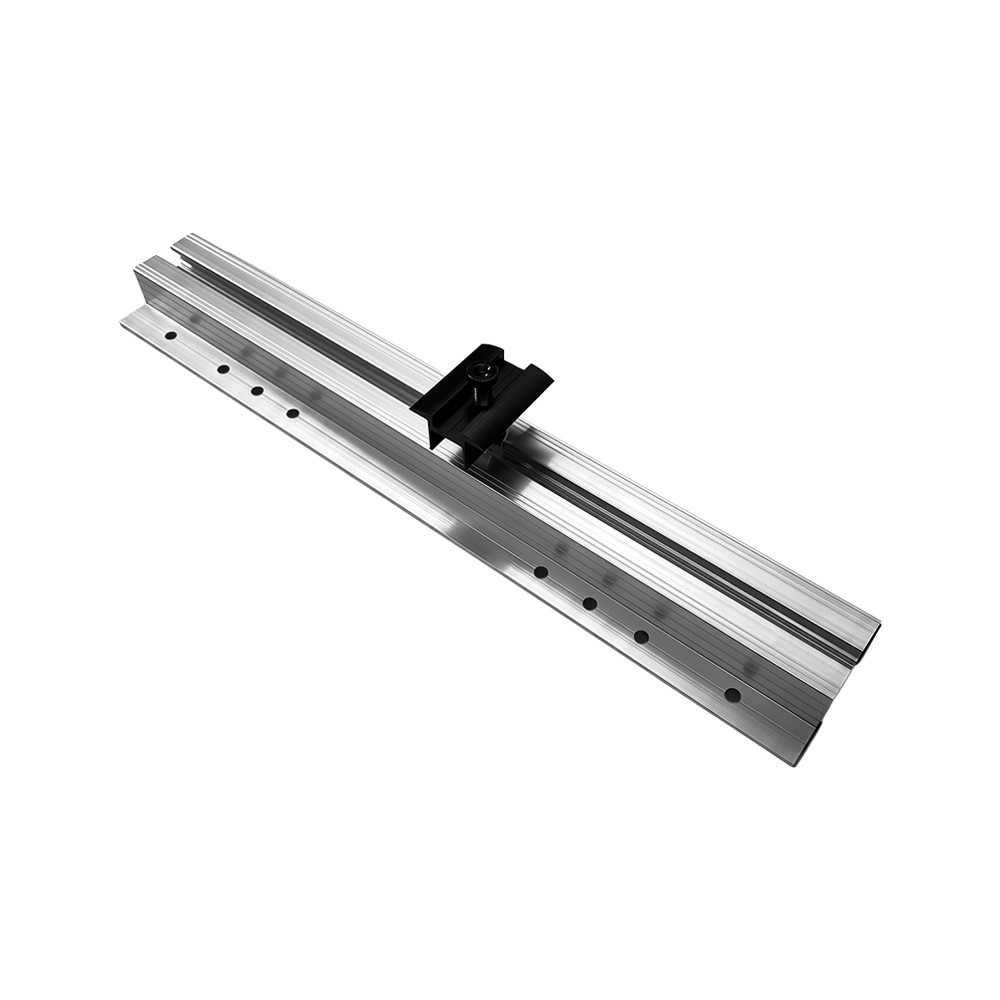

• Utilisation avec des pinces centrales ou latérales compatibles

Les avantages du mini rail de fixation pour bacs acier

Le mini rail de fixation pour bacs acier offre une solution compacte et économique pour installer des panneaux photovoltaïques sur une couverture métallique. Sa faible longueur permet de placer les supports uniquement au niveau des points de fixation du cadre, réduisant ainsi la quantité de profilés utilisée par rapport à une installation avec des rails continus.

Son format facilite le transport, la manipulation et le positionnement sur la toiture. Chaque mini rail peut être placé individuellement en fonction de l’emplacement des nervures du bac acier et des zones de serrage autorisées par le fabricant du panneau solaire.

La présence de la membrane EPDM constitue un avantage important pour la protection de la couverture. Correctement comprimée lors du vissage, elle contribue à maintenir l’étanchéité autour des points de pénétration et limite les frottements entre le rail et la tôle.

Les 4 vis autoforeuses fournies avec le mini rail permettent de disposer immédiatement de la visserie nécessaire à sa fixation. Leurs rondelles EPDM complètent le dispositif d’étanchéité du profilé et simplifient la préparation du chantier.

L’aluminium AL6005-T5 assure un bon compromis entre rigidité, légèreté et résistance aux conditions extérieures. Avec un poids de seulement 0,294 kg par pièce, le mini rail ajoute peu de charge à la toiture.

• Solution compacte et économique pour les toitures en bac acier
• Installation rapide grâce au format court
• Positionnement individuel de chaque point d’appui
• Solution discrète sous les modules photovoltaïques

Pour garantir la sécurité et la durabilité de l’installation, le nombre de mini rails, leur espacement et leur implantation doivent être déterminés en fonction des dimensions du panneau photovoltaïque, de la structure de la toiture ainsi que des charges locales de vent et de neige.
