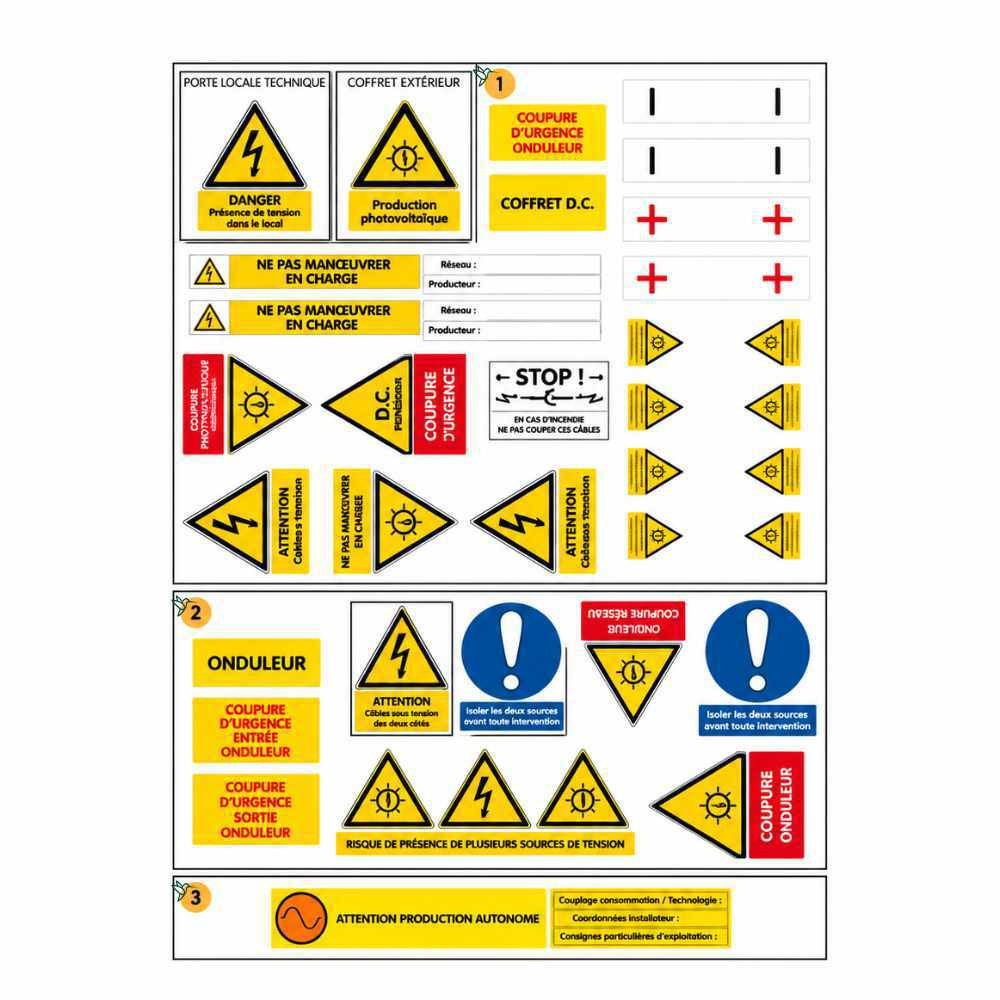

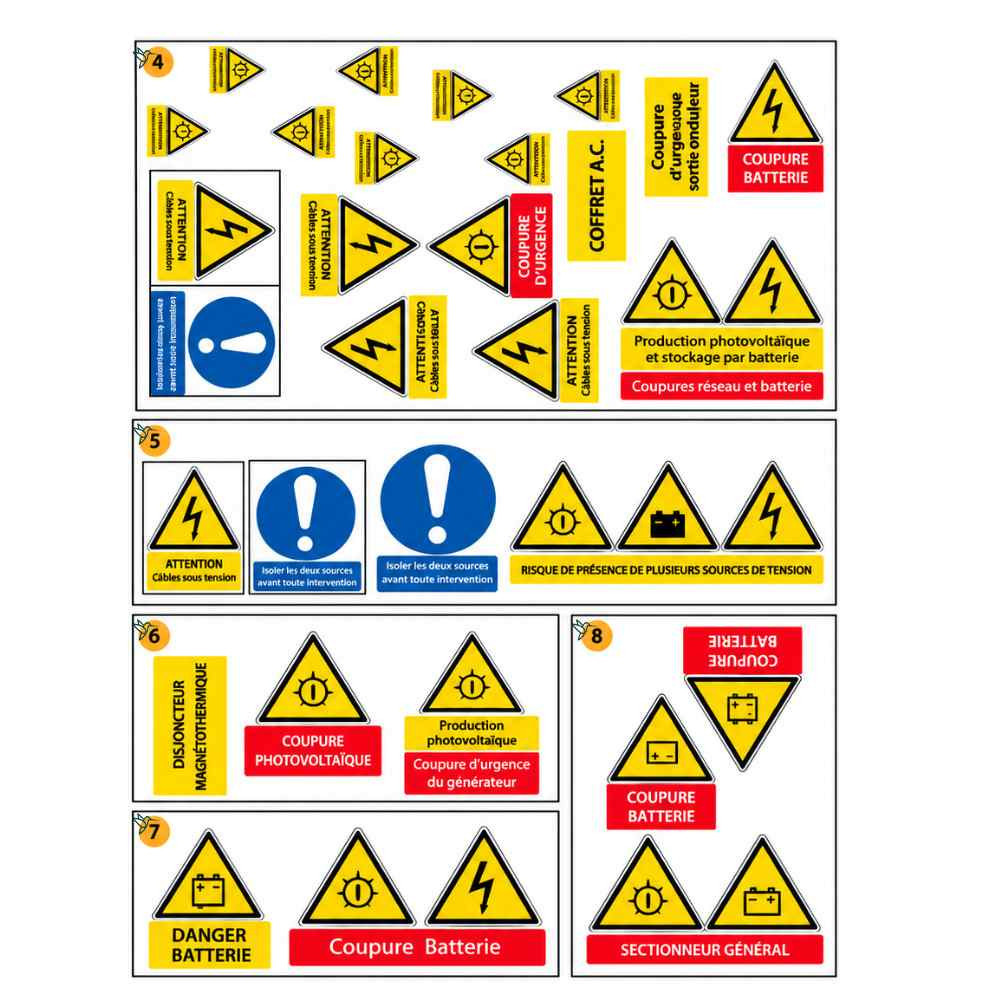

Planche d'autocollants - signalétique obligatoire
Assurez la conformité de votre installation photovoltaïque en toute simplicité avec cette Planche d'autocollants - signalétique obligatoire au format A4. Elle rassemble l'ensemble de la signalétique exigée pour sécuriser et identifier clairement vos équipements électriques avant le passage de l'inspecteur, que vous soyez connecté au réseau ou en site isolé.
- Type de produit : Planche de signalétique électrique
- Format de la planche : A4
- Compatibilité : Installation connectée au réseau ou isolée
- Objectif : Mise en conformité et sécurité des personnes
- Validation Consuel : Présence obligatoire
- Mise en place : Autocollants prêts à poser
Planche d'autocollants - signalétique obligatoire
Assurez la conformité de votre installation photovoltaïque en toute simplicité avec cette Planche d'autocollants - signalétique obligatoire au format A4. Elle rassemble l'ensemble de la signalétique exigée pour sécuriser et identifier clairement vos équipements électriques avant le passage de l'inspecteur, que vous soyez connecté au réseau ou en site isolé.
- Type de produit : Planche de signalétique électrique
- Format de la planche : A4
- Compatibilité : Installation connectée au réseau ou isolée
- Objectif : Mise en conformité et sécurité des personnes
- Validation Consuel : Présence obligatoire
- Mise en place : Autocollants prêts à poser
Pourquoi la signalétique est-elle indispensable pour votre installation solaire ?
Lorsque vous réalisez votre projet d'autoconstruction solaire, vous connaissez parfaitement l'emplacement de chaque câble et de chaque disjoncteur. Cependant, la réglementation impose que votre installation puisse être comprise instantanément par n'importe quel intervenant extérieur, comme un technicien réseau ou les services de secours. Cette planche d'autocollants regroupe toutes les étiquettes normalisées pour signaler la présence d'une source d'énergie photovoltaïque. C'est une étape de finition très simple à réaliser, mais qui garantit la protection de votre domicile et la sécurité de tous.
Une pose facile pour valider votre inspection Consuel en toute sérénité
Vous avez fait le plus dur en installant vos panneaux et en réalisant vos raccordements avec soin. L'étape de l'inspection Consuel ne doit pas être une source de stress : l'inspecteur vient simplement s'assurer que les normes de sécurité de base sont respectées. En appliquant consciencieusement ces étiquettes sur vos différents appareils, vous démontrez d'un seul coup d'œil le sérieux et la propreté de votre travail. C'est une excellente façon de mettre en valeur la qualité de votre montage électrique et de faciliter l'obtention de votre attestation de conformité.
Où placer vos autocollants de sécurité photovoltaïque ?
L'application de ces étiquettes est à la portée de tous et ne prend que quelques minutes. Les autocollants doivent être apposés de manière bien visible sur les organes de coupure stratégiques de votre circuit. Vous devrez notamment identifier clairement votre onduleur, votre coffret de protection dc (qui gère le courant continu provenant des panneaux), ainsi que votre coffret de protection ac (qui fait le lien avec le réseau de la maison). Une signalétique spécifique devra également être placée sur votre tableau électrique principal ou votre compteur d'abonné pour avertir de la présence d'une production d'énergie locale.
Dois-je obligatoirement poser ces étiquettes si je réalise le montage moi-même ?
+Oui, la signalétique est une norme de sécurité obligatoire pour toute installation de production d'énergie, même lorsqu'elle est réalisée par vos propres soins. Le passage de l'inspecteur du Consuel vérifiera systématiquement la bonne présence de ces étiquettes pour s'assurer que les organes de coupure sont bien identifiés.
Sur quels équipements précis dois-je coller ces avertissements ?
+Les autocollants doivent être placés sur tous vos organes de coupure et de protection. Cela inclut la façade de votre onduleur, vos coffrets de protection électrique (courant continu et alternatif), le sectionneur général, ainsi que sur le tableau électrique principal de votre domicile.
900035
244 Produits
Télécharger
Quel est le risque de "décrochage" d'un onduleur en cas de variation de la tension ou de la fréquence du courant du réseau? Dans le cas d'un compteur en bout de ligne par exemple.
La norme à laquelle sont soumis les onduleurs connectés au réseau pour être homologués pour le marché français est la norme DIN VDE 0126-1-1 dont la dernière évolution date de juin 2020.
Elle dicte notamment les plages de tensions et de fréquences au-delà desquelles les onduleurs doivent décrocher (c'est une obligation).
Suite à ce décrochage il doivent s'assurer pendant au moins 30 sec que le courant du réseau est revenu dans les plages définies avant de redémarrer.
Voici ces valeurs :
tension mini: 186V
tension maxi: 262V
tension moyenne sur 10 minute: 253V
frequence max: 52Hz
frequence min: 47.5Hz.
A l'intérieur de ces plages, à moins d'un défaut de l'onduleur ou produit de mauvaise qualité, l'onduleur ne décroche jamais.
C'est le cas pour tous les onduleurs connectés au réseau que nous proposons sur notre site internet.
Est-ce que l'onduleur Huawei SUN2000 3ktl-M1 permet le pilotage de charge (ex. chauffe-eau) comme le Fronius Symo?
Pour effectuer la zéro injection sur cet onduleur, vous aurez absolument besoin du compteur Huawei Smart Power Sensor.
Ensuite la configuration à zéro injection s'effectue sur Fusion Solar :
Le pilotage de charge n'est cependant pas une fonctionnalité incluse dans l'onduleur.
Les optimiseurs Huawei permettent-ils de relier au sein d'un même string, donc en série, des panneaux de caractéristiques différentes (marque, puissance, Umppt, Imppt,...) à la même entrée ppt d'un onduleur Huawei?
Tout d'abord il faut respecter les exigences ci-dessous:
Différents scénarios sont possibles.
1. En Monophasé
Scénario 1. Optimiseurs sur les deux MPPTS quelque soit le modèle, l'inclinaison ou l'orientation (même nombre de panneau par MPPT).
Scénario 2. Optimiseurs sur les deux MPPTS quelque soit le modèle, l'inclinaison ou l'orientation (différent nombre de panneau par MPPT).
2. En Triphasé
Par analogie le raisonnement est le même qu'en monophasé.
Pour l'optimisation partielle, il est possible d'avoir seulement certains panneaux liés aux optimiseurs suivant certaines règles. Le respect des contraintes en tension comme en courant doit être respecté pour l'ensemble de la chaîne.
