Patte de fixation pour zinc joint debout

Une patte de fixation pour panneaux solaires sur toiture zinc à joint debout

Cette patte de fixation permet d'installer une structure photovoltaïque sur une toiture zinc à joint debout. Elle vient se positionner directement sur le joint de la couverture afin de créer un point d'ancrage pour le rail qui supportera ensuite les panneaux solaires.

Elle constitue ainsi une solution adaptée pour réaliser une installation photovoltaïque sur ce type particulier de couverture, sans utiliser les crochets habituellement employés sur les toitures en tuiles ni les fixations destinées au bac acier.

Une fixation par serrage sans percer la couverture

La patte se fixe mécaniquement par serrage autour du joint debout. Ce principe présente un avantage important : il n'est pas nécessaire de percer la couverture au niveau du point de fixation. L'intégrité et l'étanchéité de la toiture sont ainsi préservées.

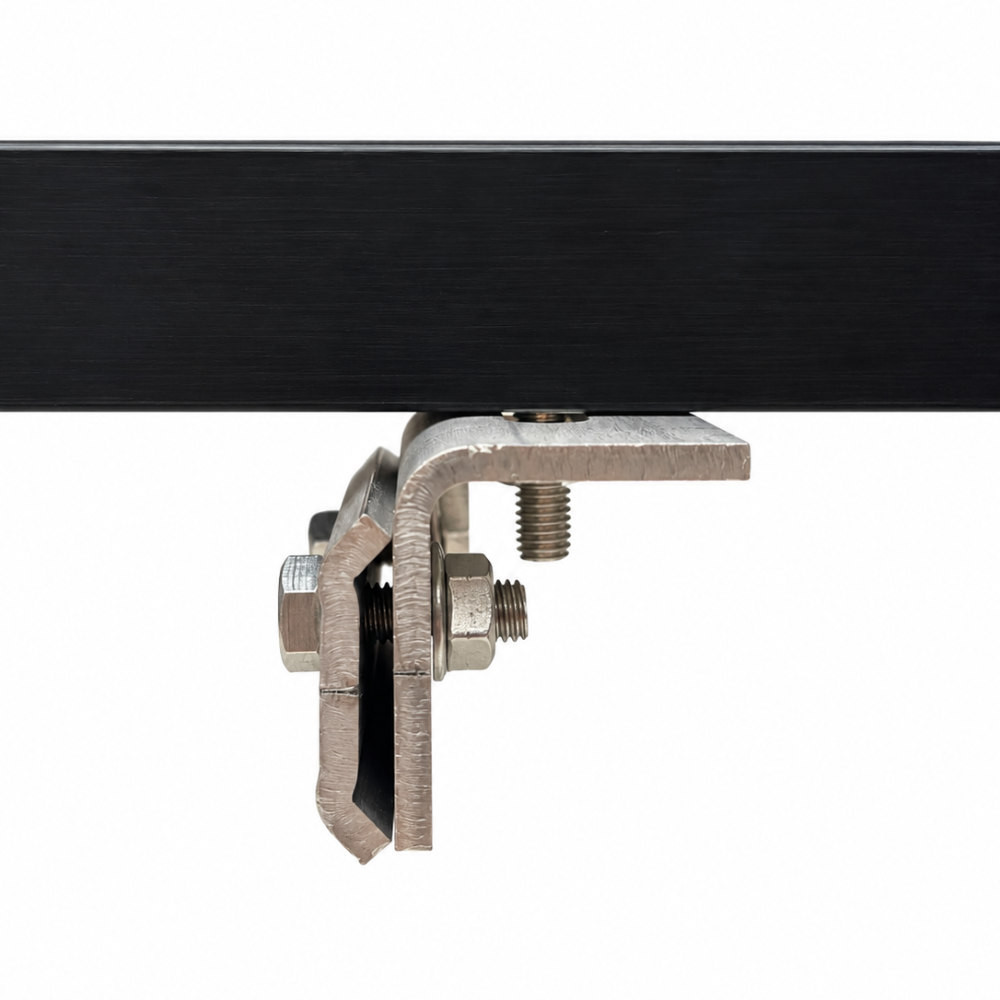

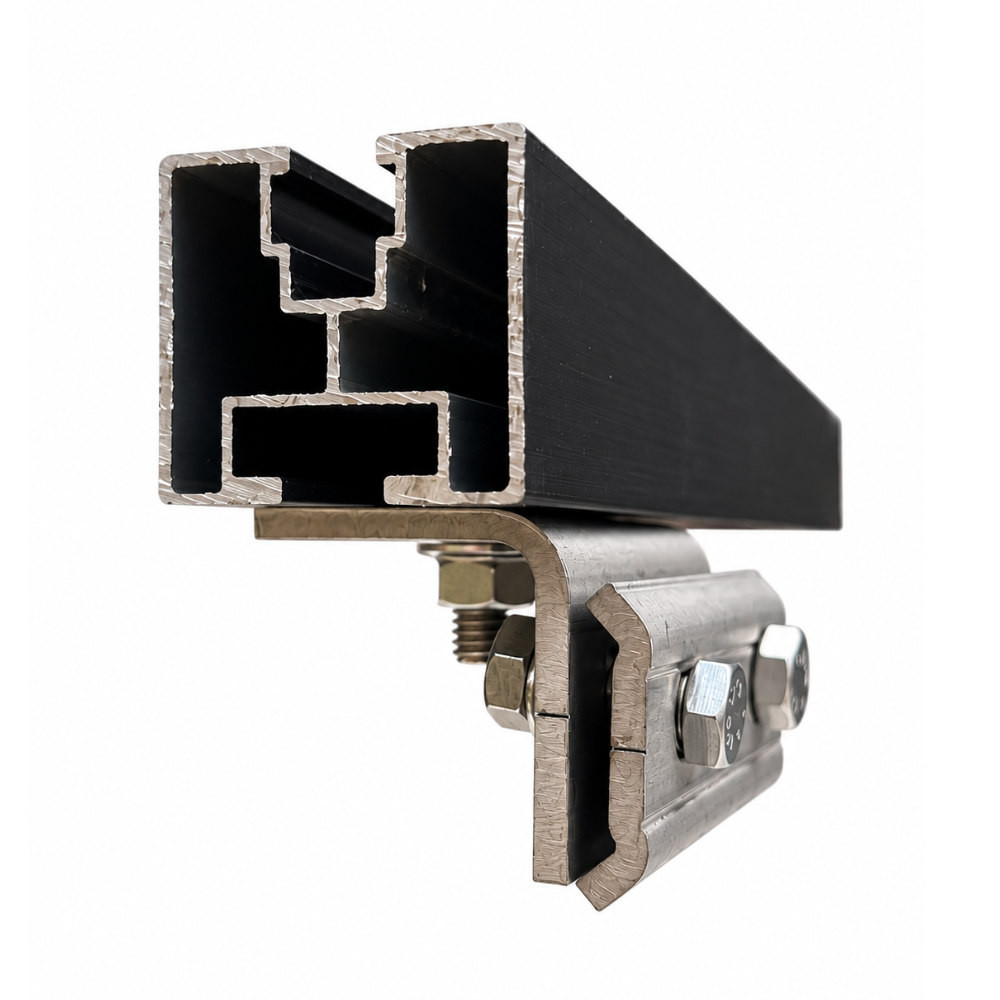

Lors du montage, la patte est positionnée sur le joint puis serrée à l'aide de sa vis M10. Le rail photovoltaïque peut ensuite être fixé sur la partie supérieure afin de constituer progressivement la structure supportant les panneaux.

Le serrage doit rester adapté au matériau et à l'épaisseur du joint afin de maintenir correctement la patte sans déformer la couverture.

Une patte en acier inoxydable pour une utilisation en toiture

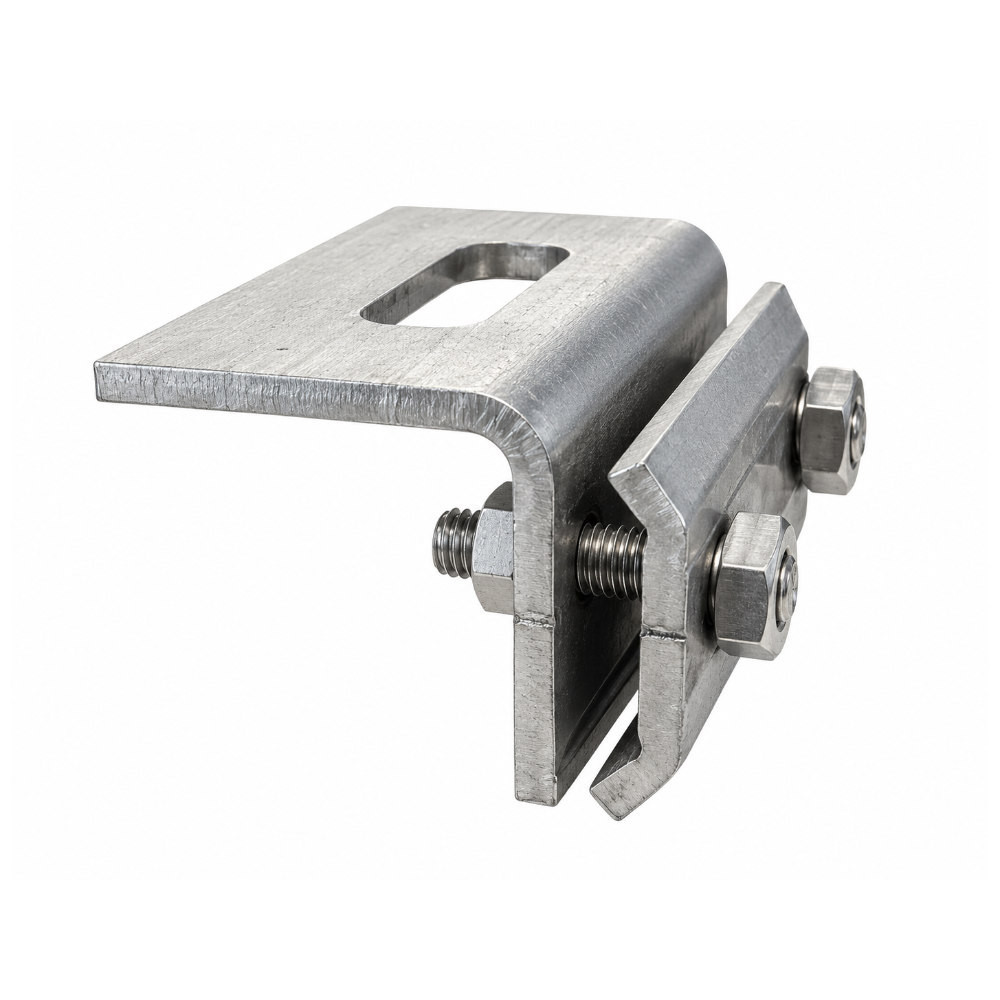

La patte est fabriquée en acier inoxydable H17, également référencé 1.4016 / AISI 430. Elle mesure 90 mm de longueur pour 40 mm de largeur. Une vis hexagonale M10 DIN 933 est fournie pour assurer son serrage.

Sa conception permet d'obtenir un point de fixation compact pour installer les rails photovoltaïques sur une toiture à joint debout. Le nombre et l'espacement des pattes doivent ensuite être déterminés en fonction de la structure utilisée ainsi que des contraintes auxquelles l'installation sera soumise.

Une attention particulière pour une toiture en zinc

Sur une couverture en zinc, la compatibilité entre les différents métaux doit être prise en compte. Le fournisseur indique que, pour une toiture en zinc ou en cuivre, le risque de corrosion galvanique lié au contact entre des métaux différents doit être considéré.

Pour une toiture en zinc, une interface isolante adaptée, notamment en EPDM ou en néoprène, doit être placée entre la patte en acier inoxydable et le joint afin d'éviter le contact direct entre les deux métaux. Il est également important de respecter les préconisations du fabricant de la couverture avant la pose de la structure photovoltaïque.
