Crochet Double réglage inox pour tuile L150

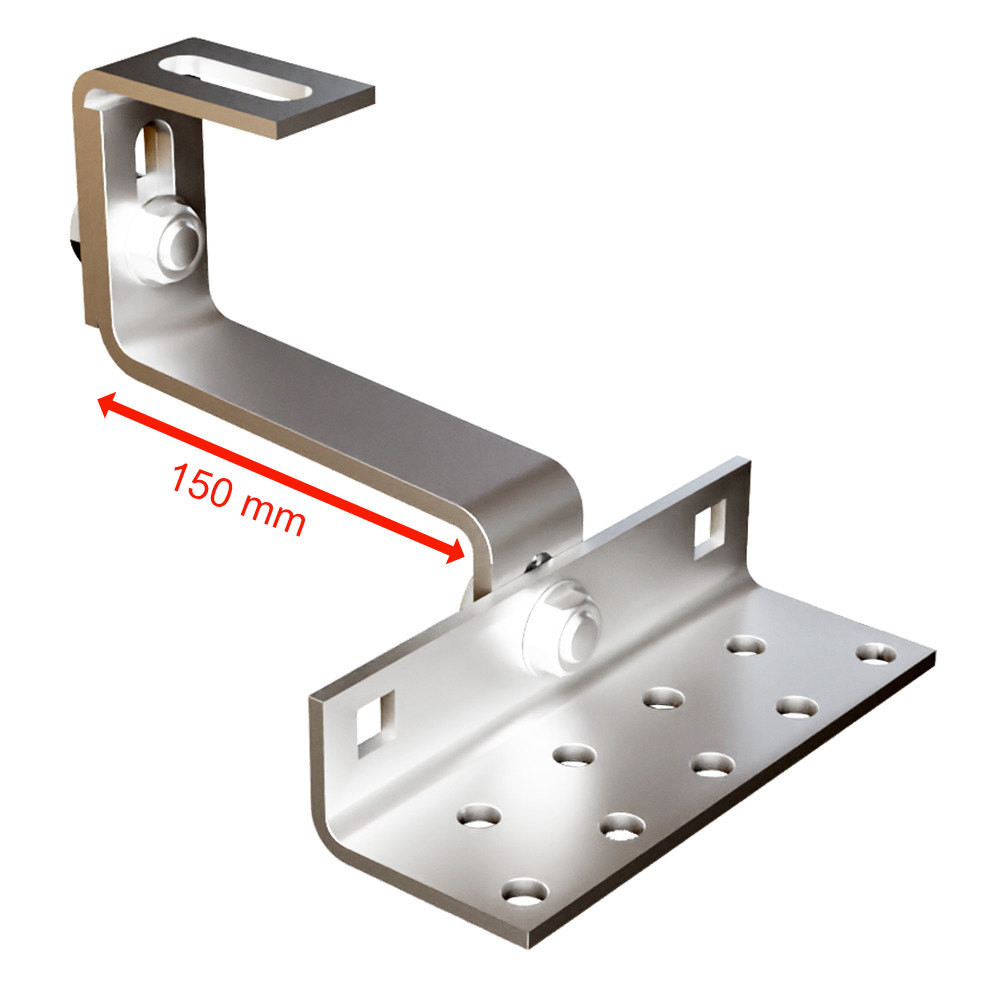

Un crochet double réglage avec bras long de 150 mm

Ce crochet double réglage est destiné à la réalisation d'une structure photovoltaïque sur une toiture en tuiles céramiques ou en béton. Il crée le point d'ancrage entre la structure porteuse du toit et le profilé sur lequel viennent ensuite se fixer les panneaux solaires.

La particularité de ce modèle est avant tout son bras de 150 mm. Cette longueur permet de répondre aux configurations de toiture pour lesquelles un bras plus long est nécessaire afin de positionner correctement le profilé photovoltaïque. Il complète ainsi les différentes solutions de fixation panneau solaire sur tuile disponibles selon la forme et les dimensions de la couverture.

Le crochet dispose également d'un réglage en hauteur de 113 à 151 mm. Celui-ci facilite l'ajustement de la structure lors du montage et permet notamment d'obtenir un meilleur alignement des profilés lorsque les différents points d'ancrage de la toiture ne se trouvent pas exactement au même niveau.

Un crochet en inox adapté à une installation extérieure

Le crochet est fabriqué en acier inoxydable H17, avec une limite d'élasticité Re de 260 MPa. L'utilisation de l'inox lui apporte une résistance élevée à la corrosion, indispensable pour une pièce installée durablement sous une couverture et exposée aux conditions extérieures.

La documentation technique indique une force maximale issue des charges extérieures de 0,55 kN dans la configuration d'essai présentée. Cette valeur ne doit toutefois pas être utilisée seule pour dimensionner une installation : les conditions réelles de pose, la structure de la toiture et les charges auxquelles elle est exposée doivent être prises en compte.

Le crochet peut être utilisé pour constituer une structure accueillant plusieurs modules. Les panneaux peuvent ensuite être montés verticalement ou horizontalement selon la conception de l'installation et le système de fixation retenu.

Comment installer le crochet double réglage L150 ?

Le support du crochet est fixé sur un élément porteur permanent de la toiture à l'aide de la visserie adaptée. Une fois le crochet correctement positionné, son réglage permet d'ajuster la hauteur du point de fixation avant la mise en place du profilé photovoltaïque.

Le profilé est ensuite fixé sur la partie supérieure du crochet à l'aide d'un boulon métrique et d'un écrou à embase crantée. Les panneaux sont positionnés sur les profilés puis maintenus avec les brides et la visserie correspondant au systeme fixation panneaux photovoltaique utilisé.

Avant la pose, il est important de vérifier que le bras de 150 mm et la plage de réglage du crochet correspondent bien à la géométrie de la toiture. Le nombre de crochets et leur espacement doivent également être adaptés à la structure, aux panneaux installés et aux contraintes du projet.
