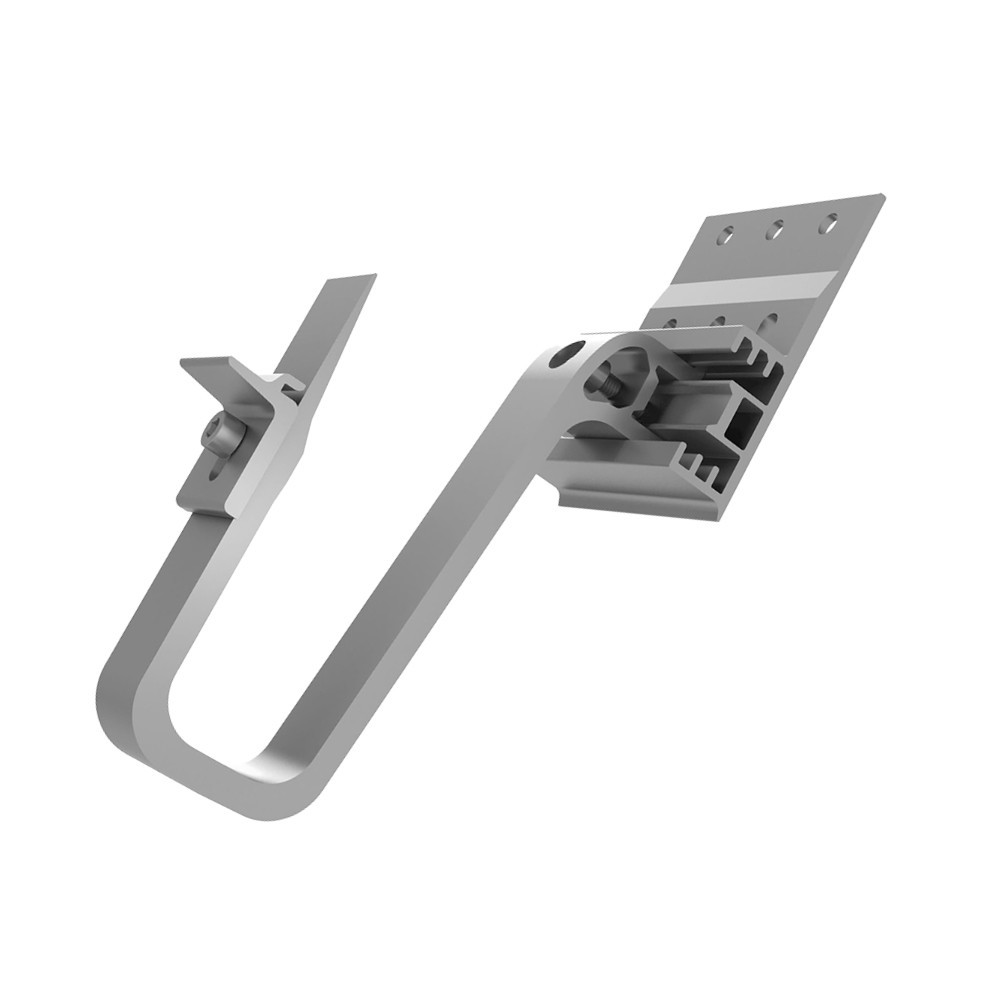

Crochet de toit K2 Systems SingleHook 3S Long

Un crochet K2 Systems pour fixer des panneaux solaires sur une toiture en tuiles

Le SingleHook 3S Long est un crochet de toit K2 Systems conçu pour créer les points d'ancrage d'une installation photovoltaïque sur une toiture en tuiles. Fixé directement sur la structure porteuse du toit, il permet ensuite de recevoir les rails SolidRail sur lesquels les panneaux solaires sont installés.

Cette version Long se distingue par son bras allongé. Elle permet ainsi de répondre aux configurations de toiture pour lesquelles un crochet plus long est nécessaire pour positionner correctement le point de fixation du rail. Le choix entre les différentes versions de crochets doit donc se faire en fonction de la géométrie réelle de la toiture.

Le SingleHook 3S Long s'intègre dans l'écosystème de fixation panneau solaire k2, ce qui permet de compléter facilement l'installation avec les rails, connecteurs et brides adaptés.

Un crochet réglable pour faciliter l'alignement des rails

Sur une toiture existante, les points de fixation ne sont pas toujours parfaitement alignés. Le SingleHook 3S Long permet un ajustement en hauteur au niveau du crochet afin de compenser ces différences et d'obtenir un positionnement régulier des rails photovoltaïques.

Le manuel K2 prévoit notamment une compensation supplémentaire de 2 mm au niveau du support du crochet. Le rail SolidRail est ensuite relié au crochet à l'aide d'une vis à tête marteau et d'un écrou à embase crantée M10. Le couple de serrage indiqué pour cette liaison est de 35 Nm.

Cette possibilité de réglage est particulièrement pratique lors d'une installation réalisée sur une toiture existante : elle facilite l'obtention d'une structure régulière avant de venir positionner les panneaux photovoltaïques.

Une fixation intégrée au système K2 SolidRail

Le SingleHook 3S Long est destiné au système SolidRail de K2 Systems. Une fois les crochets correctement positionnés et fixés sur la structure porteuse, les rails sont installés puis reliés entre eux lorsque la longueur de l'installation le nécessite. Les panneaux viennent ensuite prendre appui sur ces rails avant d'être maintenus avec les brides adaptées.

Le système permet une installation des panneaux en portrait. Une pose en paysage est également possible avec une seconde couche de rails et les composants K2 prévus à cet effet.

Pour le montage des panneaux, K2 indique un couple de serrage de 16 Nm pour les brides de modules et une distance minimale de 50 mm entre l'extrémité du rail ou une jonction de rails et le cadre du panneau. Pour les longues installations, une séparation thermique est recommandée au maximum tous les 17,6 m.

Comment installer le SingleHook 3S Long ?

La tuile située au niveau du point d'ancrage est d'abord retirée afin d'accéder à la structure porteuse. Le crochet est positionné puis fixé avec des vis à bois adaptées. La tuile peut ensuite être remise en place en conservant un espace suffisant entre celle-ci et le crochet : K2 indique un écart minimal de 5 mm afin d'éviter que le crochet ne vienne exercer une pression directe sur la tuile.

Le rail SolidRail est ensuite positionné sur le crochet, réglé à la hauteur souhaitée puis serré. Cette étape est répétée sur les différents points d'ancrage afin de constituer la structure qui recevra les panneaux. Le nombre et l'espacement des crochets ne doivent pas être déterminés au hasard : ils dépendent notamment des dimensions de l'installation, de la toiture et des charges auxquelles elle est exposée.

Le système est prévu pour des pentes de toiture comprises entre 5° et 75°. Avant la pose, la capacité portante de la toiture et de sa structure doit être vérifiée et le dimensionnement des fixations doit être adapté au projet. Pour retrouver les autres composants nécessaires à la pose, consultez nos solutions de fixation panneau solaire sur tuile.
