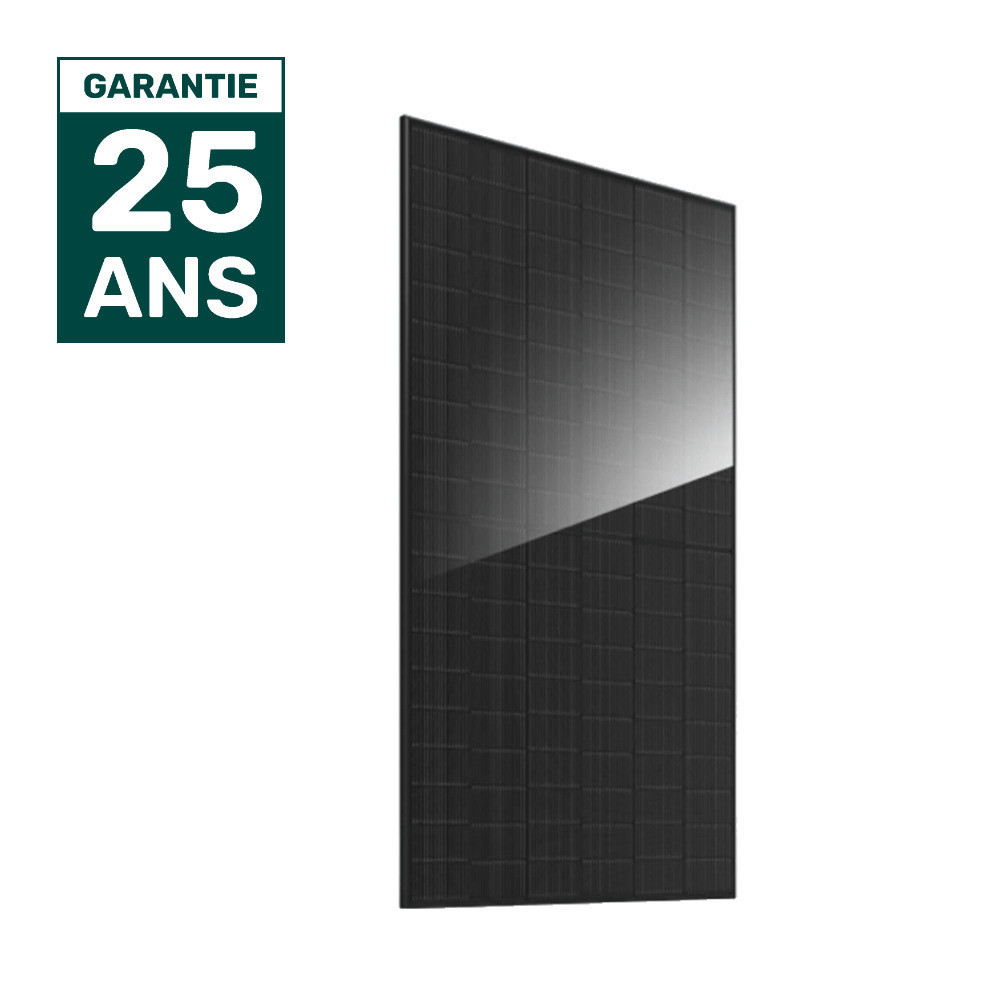

Panneau solaire JA Solar 505Wc TOPCon Biverre Bifacial Black Mesh JAM60D41-505/LB

Un panneau solaire JA Solar 505 Wc performant pour le résidentiel

Le JA Solar JAM60D41-505/LB est un panneau photovoltaïque de la gamme DeepBlue 4.0 Pro. Avec une puissance nominale de 505 Wc et un rendement de 22,8 %, il permet d'obtenir une puissance importante sans multiplier inutilement le nombre de panneaux. Ses dimensions de 1 953 × 1 134 mm le rendent particulièrement intéressant pour exploiter efficacement la surface disponible sur une toiture résidentielle.

Le module utilise 120 demi-cellules monocristallines N-Type n-Bycium+ 16BB. JA Solar annonce une efficacité des cellules pouvant atteindre 26 %. Cette technologie N-Type contribue également à limiter la dégradation du panneau au fil des années et à conserver de bonnes performances lorsque sa température augmente.

Sa finition Black Mesh apporte enfin un aspect sombre et homogène qui facilite son intégration visuelle sur une maison. Il rejoint ainsi notre sélection de panneau solaire ja solar destinée aux installations recherchant à la fois puissance, durabilité et esthétique.

Une conception biverre et bifaciale pour produire sur les deux faces

Le JAM60D41-505/LB est un panneau biverre : ses cellules sont protégées par un verre de 2 mm à l'avant et un second verre de 2 mm à l'arrière. Cette construction renforce la protection des cellules et participe à la durabilité du module face aux contraintes rencontrées en extérieur.

Le panneau est également bifacial. Contrairement à un module classique qui exploite principalement sa face avant, il peut valoriser une partie du rayonnement solaire qui atteint sa face arrière. Sa bifacialité est annoncée à 80 % ± 10 %. Le gain réel dépend toutefois directement de l'installation : la lumière doit pouvoir atteindre l'arrière du panneau pour profiter de cet avantage.

Dans les conditions de mesure utilisées par JA Solar avec un rapport d'irradiation arrière/avant de 10 %, la puissance du modèle 505 Wc peut atteindre 545 W. Cette valeur ne doit donc pas être considérée comme sa puissance nominale, qui reste de 505 Wc, mais comme l'illustration du gain potentiel apporté par la face arrière lorsque les conditions sont favorables.

Un panneau conçu pour durer dans le temps

Le JA Solar 505 Wc est prévu pour fonctionner entre -40 °C et +85 °C. Son coefficient de température de puissance de -0,290 %/°C limite la perte de puissance lorsque les cellules chauffent, ce qui est particulièrement intéressant pendant les journées très ensoleillées.

Sa résistance mécanique est également adaptée à une installation extérieure durable, avec une charge statique annoncée jusqu'à 5 400 Pa sur la face avant et 2 400 Pa sur la face arrière. Sa boîte de jonction IP68, équipée de trois diodes, bénéficie d'un niveau élevé de protection contre la poussière et l'eau.

JA Solar accompagne ce module d'une garantie produit de 25 ans et d'une garantie de puissance linéaire de 30 ans. La dégradation maximale annoncée est de 1 % la première année, puis de 0,4 % par an. Ces garanties permettent d'envisager une production photovoltaïque sur le long terme avec une évolution des performances encadrée par le fabricant.

Installer le JA Solar JAM60D41-505/LB soi-même

Le panneau mesure 1 953 × 1 134 × 30 mm et pèse 27,3 kg. Pour une installation en toiture, il est préférable de le manipuler à deux personnes afin de faciliter sa mise en place sur les rails et d'éviter les contraintes inutiles sur le module.

Pour le raccordement électrique, le modèle 505 Wc présente une tension à puissance maximale de 38,43 V et un courant de 13,14 A. Sa tension en circuit ouvert est de 45,20 V et son courant de court-circuit de 14,10 A. Ces caractéristiques doivent être comparées aux limites de l'onduleur ou du micro-onduleur utilisé, notamment lorsque plusieurs panneaux sont raccordés ensemble.

Le module accepte une tension système maximale de 1 500 V DC et un fusible série maximal de 30 A. Il est équipé de connecteurs QC 4.10-351 ou MC4-EVO2A selon la configuration. Avant le montage, il faut également vérifier la compatibilité du panneau avec le système fixation panneaux photovoltaique retenu et respecter les préconisations de pose du fabricant.
