Kit de fixation pour toit plat ESDEC FlatFix Fusion

Qu’est-ce que le kit de fixation pour toit plat Esdec FlatFix Fusion ?

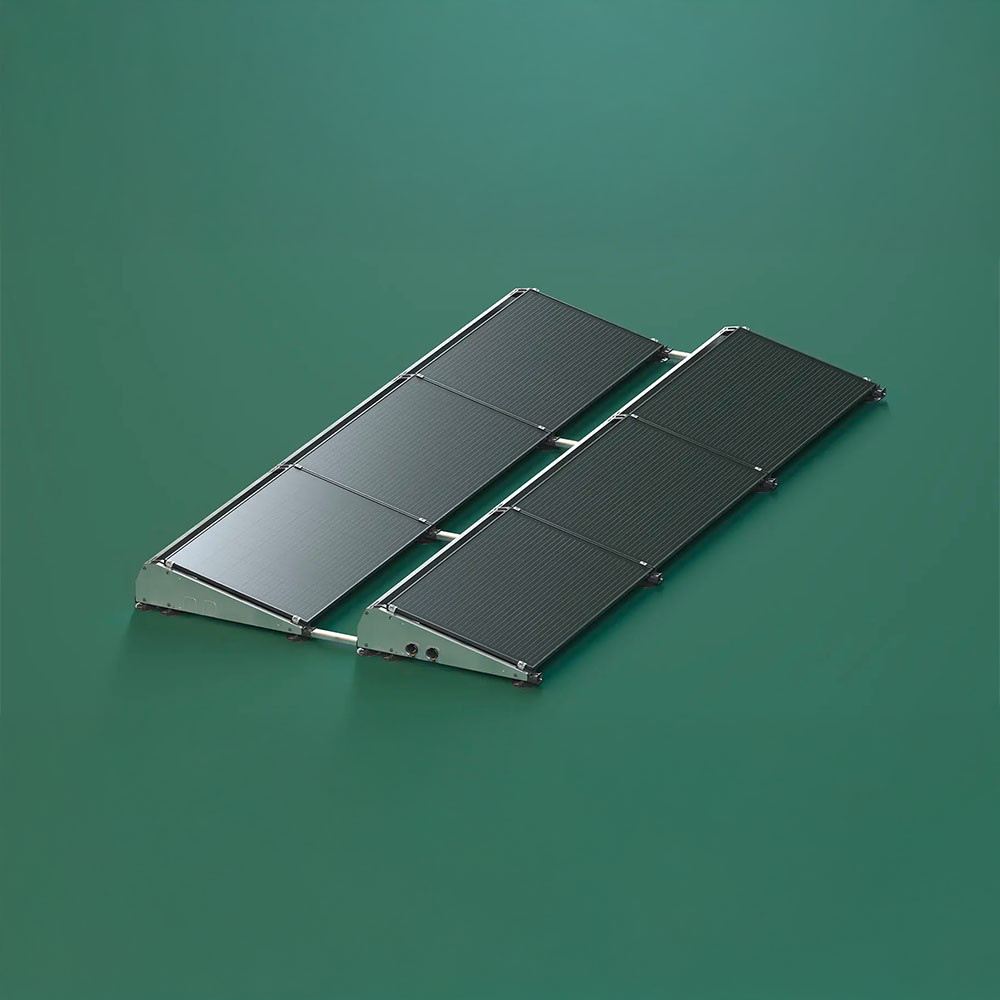

Le kit de fixation pour toit plat Esdec FlatFix Fusion est un système de montage lesté, modulaire et spécialement conçu pour l’installation de panneaux solaires photovoltaïques sur les toitures plates. Les panneaux sont installés avec une inclinaison de 13°. Selon la configuration choisie, ils peuvent être disposés en version simple, avec une seule orientation, ou en version double, avec deux rangées de panneaux installées dos à dos.

Grâce à sa conception modulaire, le système FlatFix Fusion s’adapte facilement aux dimensions de la toiture et permet de contourner les obstacles tels que les cheminées, les lanterneaux, les sorties de ventilation ou les équipements techniques présents sur le toit.

Dans une installation standard, la structure est maintenue par lestage, sans percement de la membrane d’étanchéité. Les blocs de ballast sont placés dans les bacs prévus à cet effet afin de stabiliser l’installation face aux efforts du vent. La quantité et la répartition du lest doivent être déterminées en fonction de la configuration du champ photovoltaïque, de la hauteur du bâtiment, de la zone de vent et des caractéristiques de la toiture.

Les caractéristiques du kit Esdec FlatFix Fusion

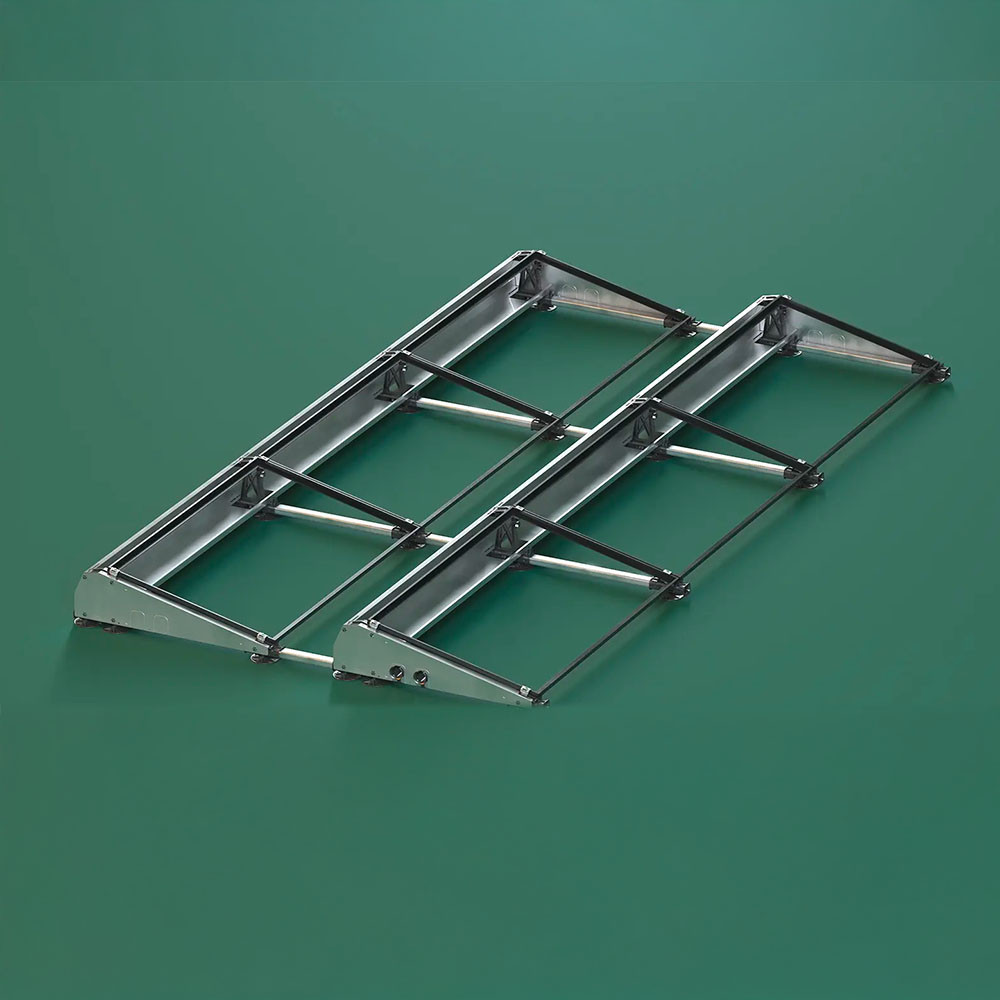

Le système Esdec FlatFix Fusion est composé de différents éléments qui s’assemblent grâce à un système de clipsage. Cette conception facilite le montage tout en permettant à la structure de conserver une bonne rigidité.

Les supports de toit disposent de raccords mobiles qui permettent au système de se dilater et de se contracter sous l’effet des variations de température. Cette dissociation thermique limite les frottements et contribue à protéger le revêtement de la toiture.

Le kit est compatible avec la majorité des panneaux photovoltaïques à cadre. Il convient aux modules mesurant jusqu’à 1 150 mm de largeur et 2 190 mm de longueur. Le système est conçu pour des cadres de panneaux d’une épaisseur comprise entre 30 et 40 mm, sous réserve de sélectionner la pince correspondante.

Quels sont les composants du kit FlatFix Fusion ?

La composition exacte du kit dépend du nombre de panneaux, du nombre de rangées et de la configuration sélectionnée. Le kit rassemble les principaux composants nécessaires à la réalisation de la structure photovoltaïque.

1. Les supports de toit

Les supports de toit constituent les points de contact entre la structure et la couverture. Ils répartissent les charges sur la toiture et accueillent les profilés de base. Leurs raccords mobiles permettent à la structure de suivre les mouvements liés aux variations de température.

2. Les profilés de base

Les profilés de base relient les différents supports et déterminent l’écartement ainsi que la disposition des rangées. Plusieurs longueurs existent afin d’adapter la structure aux dimensions des panneaux et à la configuration du toit.

3. Les éléments de base hauts et bas

Les bases hautes et basses supportent les deux côtés des panneaux et créent leur inclinaison de 13°. Elles disposent d’un insert métallique qui garantit une force de serrage durable, y compris lorsque les panneaux doivent être déposés puis remontés lors d’une opération de maintenance.

4. Les pinces de fixation

Les pinces assurent le maintien des panneaux sur les éléments de base. Elles sont disponibles pour différentes épaisseurs de cadre, généralement comprises entre 30 et 40 mm. La pince universelle FlatFix Fusion participe également à la liaison équipotentielle entre les panneaux d’une même rangée. Elle établit un contact électrique avec le cadre métallique des modules afin d’assurer leur continuité.

5. Les déflecteurs de vent

Les déflecteurs arrière et latéraux ferment les parties exposées de la structure. Ils limitent la circulation de l’air sous les panneaux et améliorent le comportement aérodynamique de l’installation.

6. Les bacs de lestage et les stabilisateurs

Les bacs de lestage sont destinés à recevoir les blocs de ballast nécessaires au maintien de la structure sur la toiture. Les stabilisateurs renforcent les liaisons entre les différents composants et contribuent à la rigidité de l’ensemble. Les blocs de lest ne sont pas systématiquement inclus dans le kit. Leur poids, leur quantité et leur répartition doivent être définis à partir d’un calcul adapté au projet.

7. La visserie et les éléments de liaison

Le kit comprend également la visserie et les éléments de liaison nécessaires à l’assemblage de la configuration commandée. Le système de clipsage permet de réduire le nombre d’opérations de vissage et simplifie la pose sur la toiture.

Comment choisir l’espacement entre les panneaux ?

L’espacement entre les rangées dépend de la longueur des panneaux, du type de configuration, de l’orientation du champ et du profilé de base utilisé.

En configuration simple, tous les panneaux sont orientés dans le même sens. Il est alors nécessaire de prévoir un espace suffisant entre les rangées afin de limiter les ombres portées et de faciliter la circulation sur la toiture.

En configuration double, les panneaux sont installés dos à dos, généralement selon une implantation Est-Ouest. Cette disposition permet de créer un champ photovoltaïque plus compact et de mieux répartir la production entre le matin et l’après-midi.

Esdec propose différentes longueurs de profilés et plusieurs espacements possibles. La valeur sélectionnée ne correspond pas nécessairement à l’espace vide visible entre deux panneaux. Elle peut désigner une longueur de profilé ou un pas de rangée spécifique à la configuration.

Pour éviter toute erreur, l’espacement doit être validé en fonction des dimensions exactes des panneaux, de l’implantation souhaitée et des préconisations de dimensionnement Esdec.

Quelles sont les options disponibles ?

Plusieurs composants du système FlatFix Fusion peuvent être proposés dans différentes versions afin d’adapter le kit aux contraintes techniques ou esthétiques du projet.

1. Composants de couleur noire

Certains profilés, déflecteurs et éléments de serrage existent également en version noire. Cette finition permet d’obtenir une structure plus discrète lorsqu’elle est associée à des panneaux photovoltaïques à cadre noir. Les composants noirs ne sont pas nécessairement proposés directement dans toutes les déclinaisons disponibles sur la fiche produit. Pour obtenir une configuration noire ou partiellement noire, contactez Civisol afin que nous vérifiions la disponibilité et réalisions un devis personnalisé.

2. Accessoires de gestion des câbles

Des guides de sortie de câble et des supports spécifiques peuvent être ajoutés afin de maintenir les câbles à distance de la toiture et de faciliter leur cheminement sous les panneaux.

3. Fixation des optimiseurs et micro-onduleurs

Esdec propose également des clips permettant de fixer certains optimiseurs de puissance ou micro-onduleurs directement sur la structure FlatFix Fusion. Leur compatibilité dépend du poids et des dimensions de l’équipement utilisé.

4. Adaptation au revêtement de la toiture

Des accessoires particuliers peuvent être nécessaires selon la nature du revêtement, notamment pour les toitures en TPO ou les membranes nécessitant une protection supplémentaire. Si la configuration recherchée, la couleur souhaitée ou les accessoires nécessaires n’apparaissent pas dans les options disponibles, contactez le service technique Civisol avec les dimensions de la toiture, la référence des panneaux et un croquis de l’implantation.

Les avantages du kit Esdec FlatFix Fusion

Le kit FlatFix Fusion permet de réaliser une installation photovoltaïque adaptée à la géométrie de la toiture. Les rangées peuvent être organisées de manière indépendante afin de contourner les obstacles et d’exploiter au mieux la surface disponible. Le système de clipsage facilite l’assemblage des composants et réduit le temps de montage. Les différents éléments restent relativement légers et faciles à transporter sur le toit. La conception aérodynamique, les déflecteurs de vent et la répartition du lest contribuent à la stabilité de l’installation. Dans une configuration standard correctement dimensionnée, le système permet également d’éviter le percement de l’étanchéité.

Pourquoi choisir le kit de fixation Esdec FlatFix Fusion ?

Choisir le kit de fixation Esdec FlatFix Fusion, c’est opter pour un système éprouvé, évolutif et conçu spécifiquement pour les installations photovoltaïques sur toiture plate. Sa modularité permet de créer une configuration adaptée à la surface disponible, au nombre de panneaux et aux obstacles présents sur le toit. La possibilité de choisir une implantation simple ou double offre également une grande souplesse dans l’organisation du champ photovoltaïque. Grâce à l’accompagnement Civisol, vous pouvez faire vérifier la compatibilité du kit avec vos panneaux, demander une configuration particulière, ajouter des accessoires ou obtenir des composants dans une finition noire lorsque ceux-ci sont disponibles.
