Crochet double réglage inox pour tuiles L120

Qu'est-ce que le crochet double réglage inox L120 pour tuiles ?

Le crochet double réglage inox L120 est un élément de fixation destiné à la réalisation d'une structure photovoltaïque sur une toiture en tuiles. Il assure la liaison entre la structure porteuse de la toiture et le profilé sur lequel viennent ensuite se fixer les panneaux solaires.

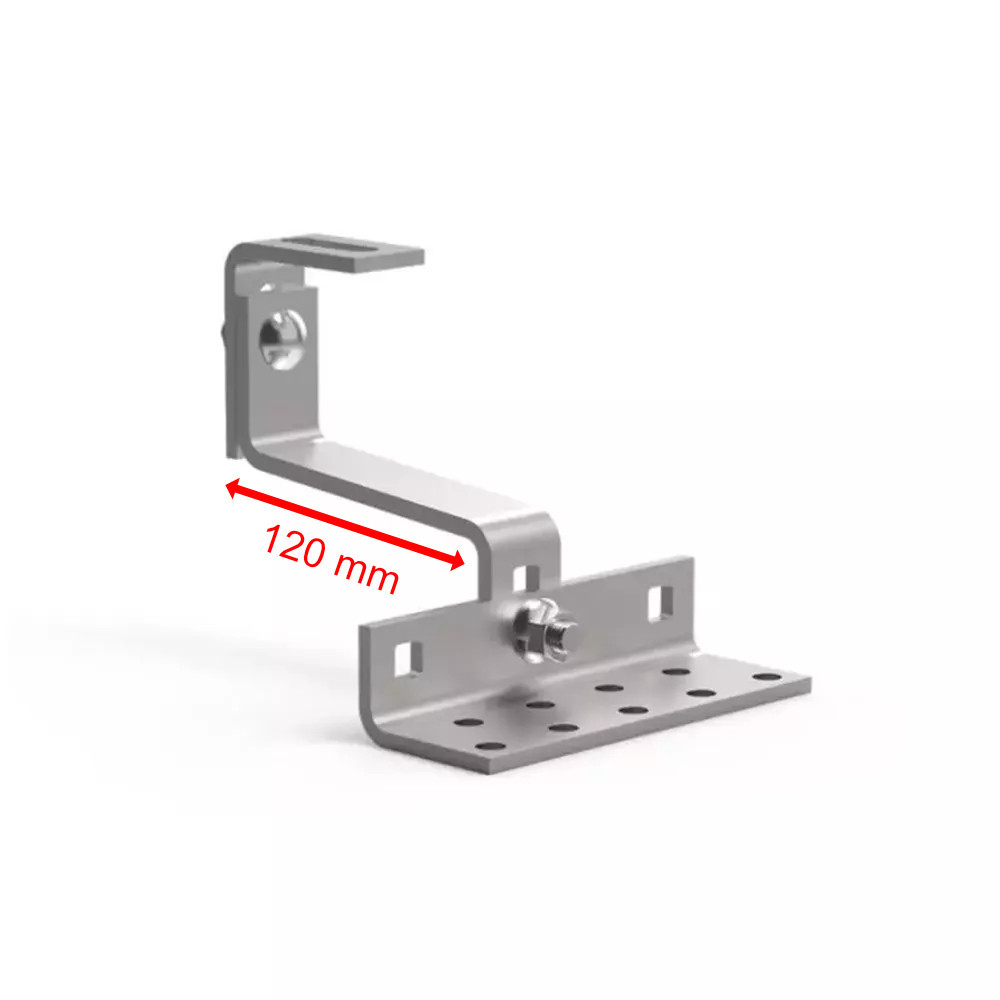

Cette version dispose d'un bras de 120 mm. Le double réglage permet d'ajuster le positionnement du crochet lors de la pose afin de l'adapter à la configuration de la toiture et de faciliter l'alignement des profilés. Il convient aux couvertures en tuiles céramiques ou en béton.

Il s'intègre ainsi dans une installation utilisant une fixation panneau solaire sur tuile et permet à un bon bricoleur de réaliser progressivement les différents points d'ancrage nécessaires à sa structure photovoltaïque.

Les caractéristiques du crochet double réglage inox L120

Le crochet est fabriqué en acier inoxydable H17. Ce matériau présente une forte résistance à la corrosion, un point particulièrement important pour une pièce installée durablement sur une toiture et directement exposée aux conditions extérieures.

Sa conception permet de réaliser une structure destinée à recevoir plusieurs panneaux photovoltaïques. Une fois les crochets fixés sur les éléments porteurs de la toiture, les profilés photovoltaïques sont montés sur les crochets puis les panneaux sont fixés sur ces profilés. La documentation technique indique que les panneaux peuvent être installés verticalement ou horizontalement selon la conception de la structure.

Pourquoi choisir un crochet double réglage pour panneaux solaires ?

Le principal intérêt du double réglage est de pouvoir ajuster la position du crochet au moment de la pose. Sur une toiture en tuiles, cette possibilité facilite l'adaptation aux différences de position entre la structure porteuse, la couverture et le futur rail panneau solaire.

Le bras de 120 mm permet de disposer d'une géométrie adaptée aux configurations nécessitant cette longueur. Il est donc important de choisir la longueur du crochet en fonction de la toiture plutôt que de considérer les différents modèles comme interchangeables.

L'acier inoxydable H17 est également particulièrement adapté à cet usage extérieur grâce à sa résistance à la corrosion. La documentation technique indique par ailleurs une installation facile et rapide ainsi qu'une conception prévue pour les toitures en tuiles.

Comment installer le crochet double réglage L120 sur une toiture en tuiles ?

Le crochet doit être fixé sur un élément porteur permanent de la toiture. Après avoir dégagé la zone nécessaire au niveau de la tuile, le crochet est positionné puis fixé à la structure porteuse. Son double réglage permet ensuite d'ajuster sa position avant la mise en place des profilés photovoltaïques.

Le profilé est fixé sur la partie supérieure du crochet à l'aide de la visserie adaptée. Les panneaux photovoltaïques sont ensuite positionnés sur les profilés et maintenus avec les brides de fixation prévues par le système de montage.

Avant la pose, il convient de vérifier que le modèle L120 correspond bien à la géométrie de la toiture. Les valeurs de charge indiquées dans la documentation technique ne correspondent pas à toutes les conditions réelles d'installation : le dimensionnement de la structure doit donc toujours tenir compte de la toiture et des contraintes propres au projet.

Les dimensions du crochet double réglage
