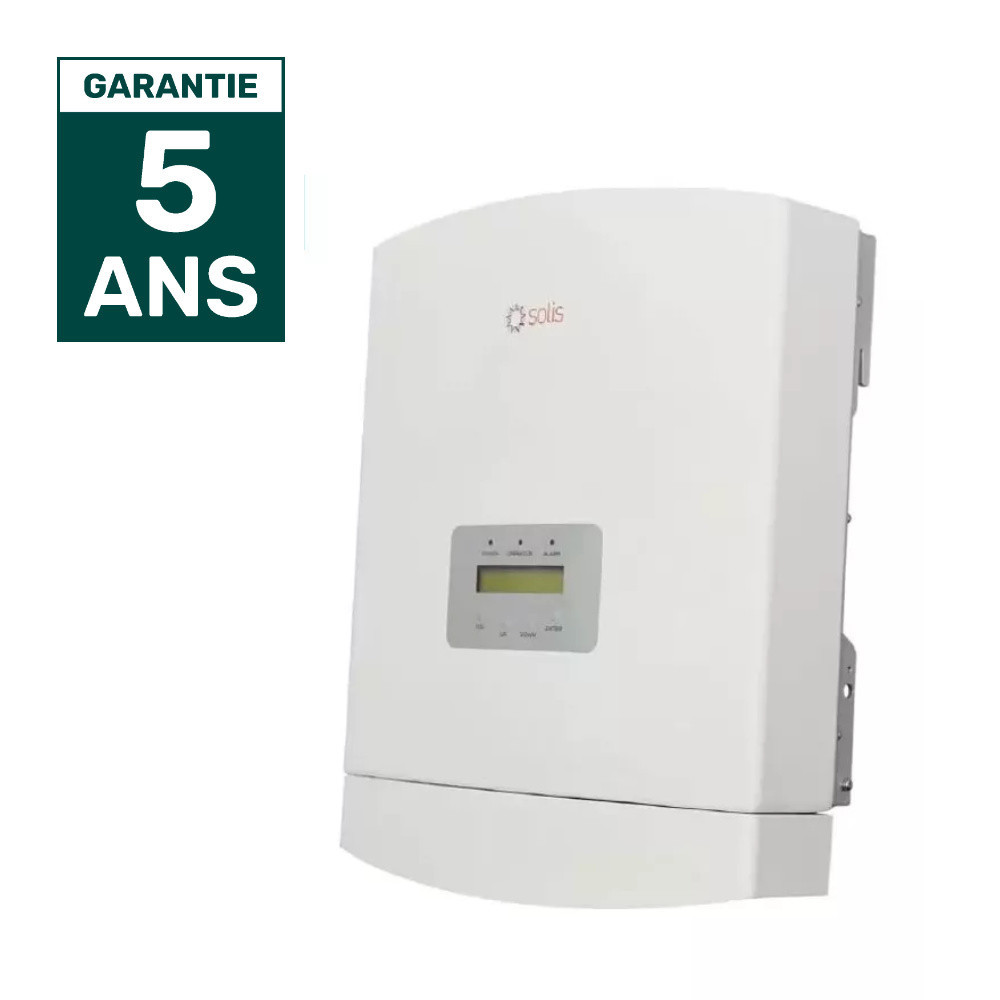

Convertisseur chargeur SOLIS 3 kW
Le convertisseur chargeur SOLIS 3 kW (modèle RAI-3K-48ES-5G) est la solution parfaite pour ajouter simplement un système de stockage à votre installation solaire existante. Fiable, silencieux et pensé pour une mise en place très accessible, il vous permet de stocker votre électricité excédentaire en toute sécurité, maximisant ainsi vos économies au quotidien sans modifier le reste de votre matériel.
- Fonction principale : Ajout de batterie (rétrofit) sur système existant
- Compatibilité batterie : Lithium ou Plomb-acide (plage de 40 à 60 V)
- Tension d'entrée maximale : 220-230 V
- Rendement énergétique : Supérieur à 94 %
- Isolation : Galvanique haute fréquence intégrée
- Indice de protection : IP65 (résistant à l'eau et à la poussière)
- Refroidissement : Naturel et totalement silencieux
- Dimensions (L x l x H) : 405 x 510 x 150 mm
- Poids : 12,1 kg
- Garantie constructeur : 5 ans
Solis
Convertisseur chargeur SOLIS 3 kW
Le convertisseur chargeur SOLIS 3 kW (modèle RAI-3K-48ES-5G) est la solution parfaite pour ajouter simplement un système de stockage à votre installation solaire existante. Fiable, silencieux et pensé pour une mise en place très accessible, il vous permet de stocker votre électricité excédentaire en toute sécurité, maximisant ainsi vos économies au quotidien sans modifier le reste de votre matériel.
- Fonction principale : Ajout de batterie (rétrofit) sur système existant
- Compatibilité batterie : Lithium ou Plomb-acide (plage de 40 à 60 V)
- Tension d'entrée maximale : 220-230 V
- Rendement énergétique : Supérieur à 94 %
- Isolation : Galvanique haute fréquence intégrée
- Indice de protection : IP65 (résistant à l'eau et à la poussière)
- Refroidissement : Naturel et totalement silencieux
- Dimensions (L x l x H) : 405 x 510 x 150 mm
- Poids : 12,1 kg
- Garantie constructeur : 5 ans
Ajouter une batterie à votre installation solaire existante n'a jamais été aussi simple
Vous possédez déjà des panneaux solaires fonctionnels et vous souhaitez désormais conserver votre énergie pour le soir ou la nuit ? C'est précisément le rôle du convertisseur chargeur SOLIS 3 kW. Conçu comme un onduleur-chargeur "rétrofit", il se connecte sur votre installation d'autoconsommation actuelle, peu importe la marque de l'onduleur solaire que vous utilisez déjà. En mode automatique, l'appareil détecte vos excédents de production solaire, les stocke efficacement, puis restitue cette électricité dans votre maison dès que le soleil se couche.
Ce modèle est particulièrement apprécié pour sa compatibilité universelle avec la majorité des stockages du marché. Vous pouvez par exemple y associer en toute sérénité une batterie pylontech (modèles US2000, US3000, US5000), reconnue pour sa fiabilité. Vous gardez ainsi le contrôle total sur votre évolution vers l'autonomie, sans investissement lourd ni remplacement de votre matériel existant.
Un matériel de pointe pensé pour l'autoconstruction et la sécurité
Réaliser son installation soi-même demande un équipement rassurant et facile à mettre en œuvre. Solis l'a bien compris. L'un des grands atouts de ce convertisseur chargeur réside dans son système d'isolation galvanique à haute fréquence intégré. Concrètement, pour vous, cela représente une belle économie et une vraie simplification de votre montage : l'appareil ne nécessite pas d'un tableau électrique onéreux doté d'un différentiel Type B. Un simple coffret de protection ac standard (Type A) est amplement suffisant pour garantir une sécurité parfaite à votre domicile.
Avec son poids maîtrisé de 12,1 kg et son indice de protection IP65 (totalement étanche à la poussière et protégé contre les projections d'eau), vous pouvez le fixer facilement où vous le souhaitez. De plus, son refroidissement naturel ne fait appel à aucun ventilateur mécanique. Résultat : aucun bruit dérangeant, l'appareil fonctionne en silence absolu tout en évitant l'usure de pièces mobiles.
Contrôle du flux d'énergie et alimentation de secours
L'appareil est livré avec son propre compteur et une pince ampèremétrique pour une gestion intelligente de votre électricité au quotidien. Vous pouvez programmer le chargeur pour profiter des tarifs en heures creuses ou surveiller votre production en temps réel sur votre smartphone grâce à la clé Wi-Fi (stick) fournie. Nous conseillons d'ailleurs de bien la configurer pour bénéficier du diagnostic à distance par le SAV en cas de besoin.
Enfin, pour encore plus de confort, ce convertisseur chargeur intègre une sortie d'alimentation de secours (EPS). En cas de coupure de courant du réseau, cette fonction prend automatiquement le relais pour maintenir l'alimentation électrique de vos appareils essentiels. C'est une assurance tranquillité inestimable pour protéger votre habitation des imprévus du réseau public.
Découvrez comment ajouter un système de stockage batterie à une installation existante
Grâce aux schémas ci-dessous, visualisez la clarté et la simplicité de l'intégration du convertisseur SOLIS dans votre habitat.
Le schéma de montage du convertisseur chargeur SOLIS
Puis-je installer ce convertisseur chargeur en extérieur ?
+Oui, grâce à son indice de protection IP65, ce boîtier est totalement étanche aux poussières et protégé contre les intempéries et l'humidité. Cependant, il est toujours recommandé de le fixer dans un endroit abrité de la lumière directe du soleil et des fortes pluies pour optimiser son rendement et allonger au maximum sa durée de vie.
Ce boîtier est-il vraiment compatible avec l'onduleur solaire que je possède déjà ?
+Absolument. Ce convertisseur chargeur SOLIS fonctionne en système dit de rétrofit. Il s'ajoute en parallèle de votre réseau de la maison. Il capte le flux d'énergie existant, qu'elle provienne de micro-onduleurs ou d'un onduleur central, peu importe la marque. Vous n'avez aucune modification complexe à faire sur votre matériel actuel.
250017
1 Article
Fiche technique
- Plage de tension MPPT (V)
- 184-264
- Poids (Kg)
- 12,1
- Longueur (mm)
- 405
- Largeur (mm)
- 510
- hauteur (mm)
- 150
- Tension d'entrée Max. (V)
- 220-230
- Indice de protection
- IP65
- Température de fonctionnement Min. (°C)
- -25
- Température de fonctionnement Max. (°C)
- 60
Télécharger
- les instructions du fabricant indiquent que l'onduleur assure au moins une séparation galvanique entre le côté courant alternatif et le côté courant continu, ou
- l'installation assure au moins une séparation galvanique entre l'onduleur et le DDR par séparation des enroulements du transformateur, ou
- l'onduleur est conforme à l'IEC 62109-1 et les instructions du fabricant n'exigent pas l'utilisation d'un DDR de type B, auquel cas, le type de DDR doit être conforme aux instructions du fabricant.
Dans le manuel du convertisseur chargeur SOLIS, il est indiqué qu'une antenne wifi est livrée avec. Or vous indiquez qu'il faut utiliser le stick wifi. Pouvez-vous me dire pourquoi?
Bonjour, Je souhaiterais savoir qu'elle possibilité est possible en mode triphasé avec le kit monophasé du convertisseur chargeur Solis. Est-ce tout simplement de mettre 3 chargeur Solis avec un par phase et les laisser ce synchroniser au dite ph ...
Bonjour, concernant la pince ampermetrique a placer sur la phase d'entrée edf peut on mettre une ralonge de 20 metre avec du cable type rj45 blindé merci pour votre reponse en retour bien cordialement
Peut-on charger les batteries en heures creuses si l'ensoleillement n"a pas été suffisant ( en hiver ) avec le sytème APSTORAGE ?
Concernant, l'APSTORAGE : Quelle est la longueur du câble de la pince ampèremétrique ? Si ce câble passe au milieu de câbles de puissances, y-a-t-il des risques de perturbations des mesures ?
Bonjour, j'ai plusieurs panneaux solaires branchés sur plusieurs prises différentes. Peut-on utiliser le convertisseur chargeur SOLIS sans la pince ampèremétrique coté panneaux soit, juste avec la pince ampèremétrique coté réseau ?
Bonjour, pouvez vous me dire pourquoi l'application solis techview n'est pas compatible avec Android 11? Quelle est l'alternative à cette application? Merci.
L'application à utiliser pour le monitoring des onduleurs solaires solis n'est pas Solis Techview, mais Soliscloud.
Serait-ce possible d'obtenir des informations concernant la consommation du RAI dans ses différents modes ? ...
Dans quel cas dois-je utiliser un coffret de protection AC avec un différentiel type B, ou plus communément appelé coffret AC Type B?
Dans certains cas, sur les installations solaires photovoltaïques disposant d'un stockage sur batteries, les coffrets AC doivent être de type B.
On résume souvent cela en indiquant que cela dépend de la présence ou non d'une isolation galvanique au niveau de l'onduleur. Ce n'est pas tout à fait exact. Voici les conditions exactes.
D'après la norme NF EN 62423, section 712.530.3.101 "Dispositifs à courant différentiel résiduel (DDR)"
Lorsqu'un DDR est utilisé pour la protection du circuit d'alimentation PV en courant alternatif, il doit être du type B, conforme à l'IEC 62423, à moins que:
Par exemple les onduleurs hybrides Solis monophasés (série S5) bénéficient d'une isolation galvanique et ne nécessitent donc pas de DDR de type B.
Les onduleur hybride triphasés de la marque Solis ne bénéficient pas d'une isolation galvanique, mais ils répondent à la norme IEC 62109, comme en atteste la fiche technique, dont voici un extrait:
Par ailleurs vous pouvez consulter les recommandations de solis pour le choix du différentiel (DDR)
Pour le convertisseur chargeur SOLIS RAI-3K-48ES-5G, la pince ampèremétrique à brancher sur la phase en provenance de la production qui apparait sur votre schéma est-elle vraiment nécessaire à son bon fonctionnement?
Cette pince ampèremétrique n'a qu'une seule utilité : faire apparaitre la production sur le diagramme de visualisation du fonctionnement de votre convertisseur chargeur RAI-3K-48ES-5G. Si vous ne la branchez pas, cela ne changera en aucun cas l'efficacité du stockage sur batterie. L'autre pince ampèremétrique, reliée au meter est quant à elle très importante : elle permet au convertisseur chargeur de voir le flux de courant qui entre et sors de votre logement, et lui permet donc de définir s'il doit mettre en charge la batterie pour absorber le surplus mesurer, ou la décharger pour compenser tout ou partie de votre consommation qui n'est pas alimentée par votre installation de production (solaire ou autre).
